Remover e instalar o alçapão do teto

Tipo ar · tema 77.55 · versão 0100 · 2016-02-10

Válido para: Carroçaria 693.8 com Veículo 693'

Onde se situa

Grupo funcional 3 Carroçaria › 77 Teto solar, capotas, toldos › 77.55 Escotilha de teto, saídas de emergência — Série 693

EinPAS 38 Sistema de teto › 38.30 Escotilha do teto/saída de emergência/tampa de ventilação do teto › 38.30.30 Escotilha do teto/saída de emergência/tampa de ventilação do teto — Série 693

AR77.55-B-6150B

Remover e instalar o alçapão do teto

10.02.16

Carroçaria 693.8 com Veículo 693

Remover e instalar o alçapão do teto

B77.55-0003-11

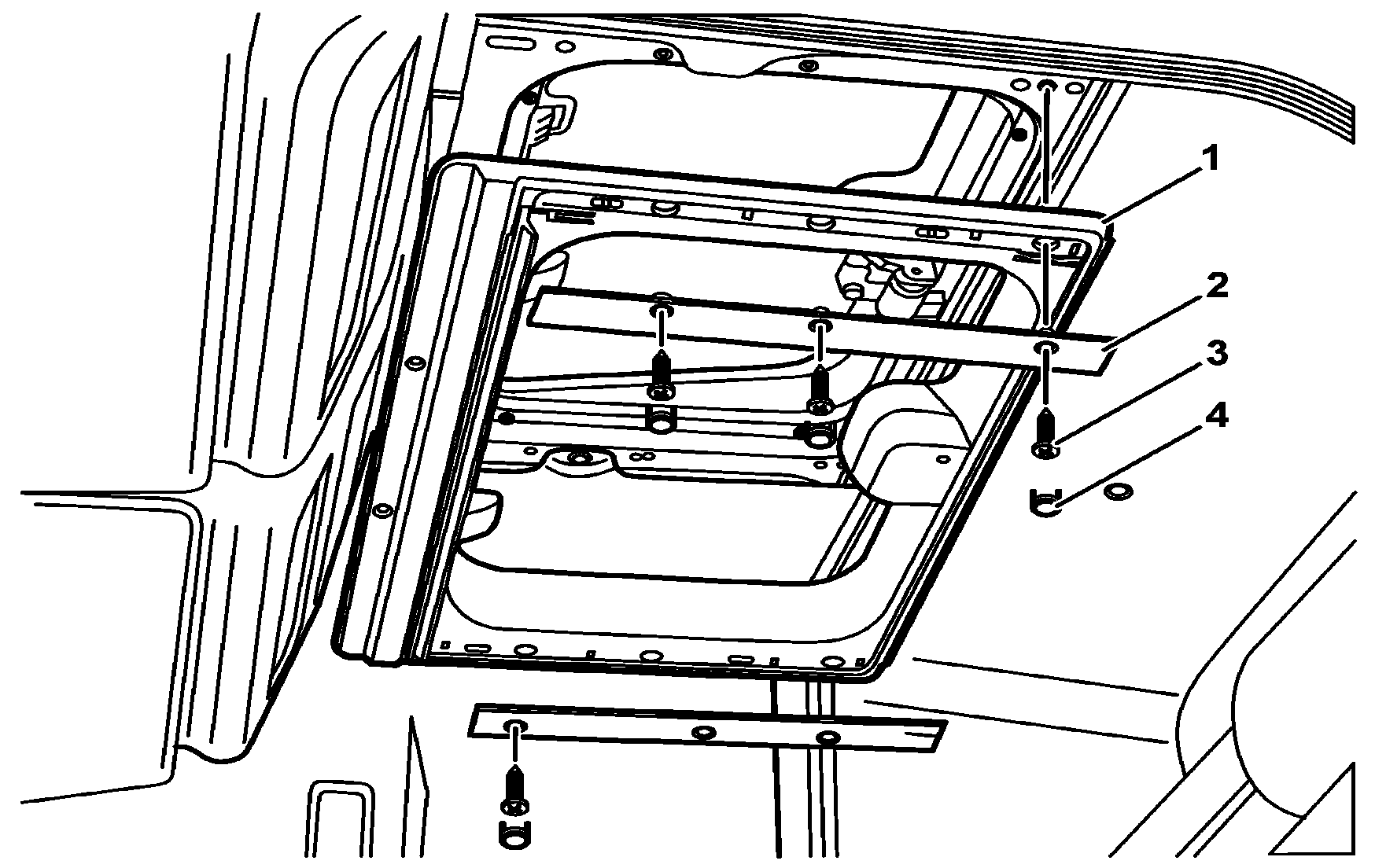

1 Quadro do alojamento do alçapão

2 Trilhos de plástico

3 Parafuso

4 Tampões

Remover e instalar o alçapão do teto

B77.55-0001-03

5 Parafuso

6 Alçapão de vidro

Remover e instalar

1

Remover os tampões (4)

Para remover os tampões (4), girá-los meia volta.

2

Soltar os parafusos (3) e remover os trilhos de plástico (2) e quadro de alojamento do alçapão (1)

3

Soltar os parafusos (5) e remover o alçapão de vidro (6)

4

Instalar na ordem inversa
