B67.10-0005-09
1 Guarnição de borracha
2 Para-brisa
3 Ventosas
4 Tira de fita adesiva para referência
5 Grampo para manipular o para-brisa
6 Cintas de tecido

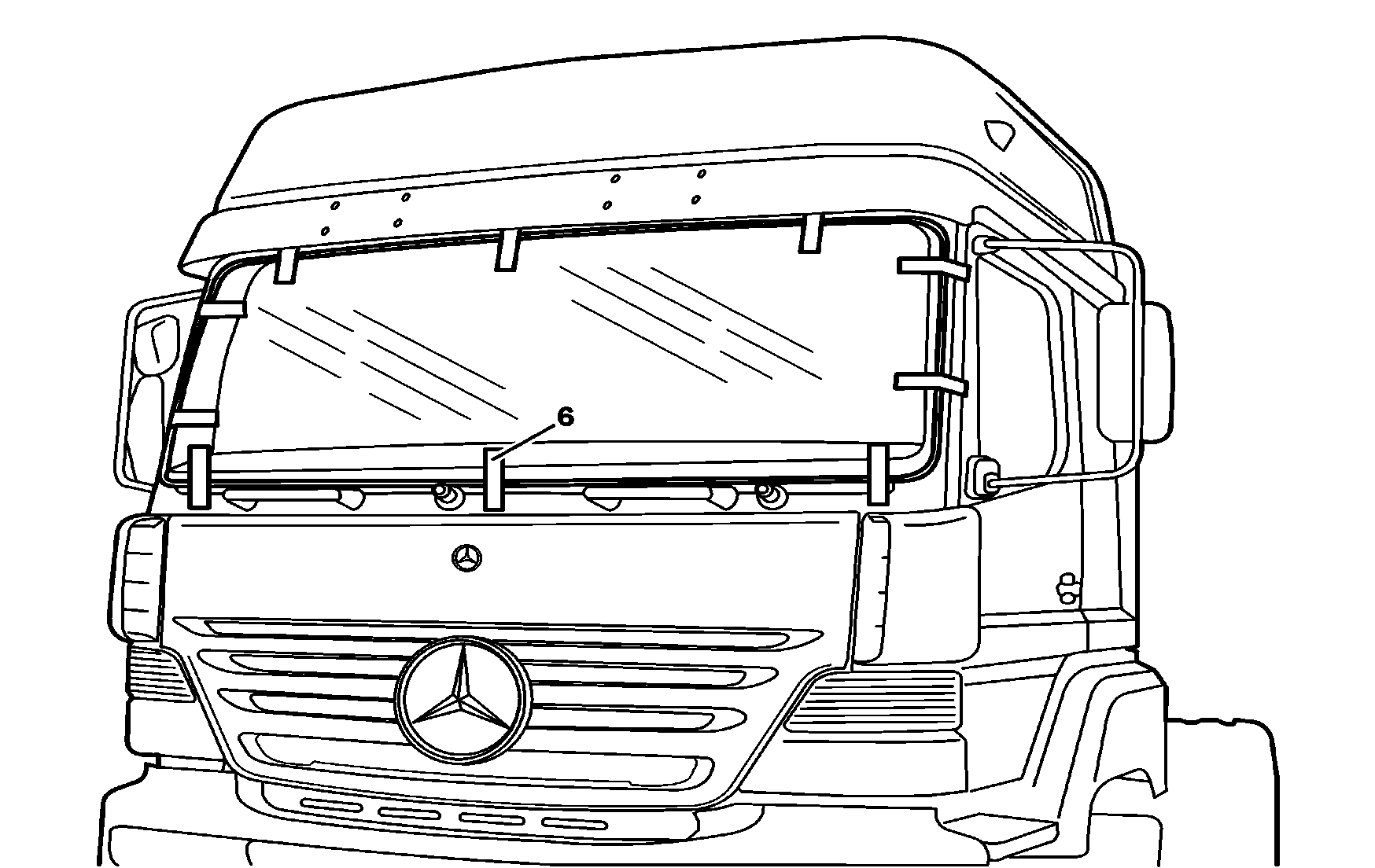

B67.10-0006-06
| Remover | ||
1 | Cobrir o painel de instrumentos e as ranhuras de entrada de ar para protegê-las contra impurezas e danos | ||
2 | Remover o para-sol | Veículos equipados com para-sol externo | |
3 | Remover os braços do limpador do para-brisa | ||
4 | Aplicar as ventosas (3) no para-brisa danificado | ||
5 | Remover a guarnição de borracha (1) da borda do para-brisa | ||
Perigo! | Perigo de lesão pelo desprender da faca durante sua fixação no cortador múltiplo e por estilhaços de vidro ao recortar vidros colados | Fixar e soltar a lâmina da faca de corte somente com a rede de alimentação pneumática ou elétrica desligada. Usar óculos e luvas de proteção. Conduzir a ferramenta de corte com as duas mãos. | |
6 | Cortar a camada de material colado | ||
Proceder com o máximo cuidado possível para não danificar o esmalte nem a imprimação do quadro do para-brisa. | |||
Solicitar o auxílio de um ajudante para sustentar o para-brisa de modo que ele não possa virar nem escorregar. | |||
7 | Remover o para-brisa | Com auxílio de um ajudante. | |
8 | Eliminar com um aspirador os cacos de vidro e os restos de cola soltos que possam existir. | ||
| Instalar | ||
9 | Retocar ou aplicar a imprimação e retocar a pintura no quadro do para-brisa | No caso de reparação de um veículo acidentado ou se a imprimação e a pintura do quadro do para-brisa tiver sido danificada durante o recorte da guarnição do para-brisa. | |
Utilizar kit de reparos | |||
10 | Aplicar a imprimação nos lugares pintados do grampo de manipulação (5) e nos lugares onde foi retirado integralmente o cordão de colagem | Somente se for necessário. Esperar 5 minutos, no mínimo, para o diluente da imprimação evaporar. | |
Utilizar kit de reparos | |||
11 | Preparar o para-brisa para ser instalado | ||
12 | Posicionar o para-brisa na borda inferior do quadro e centralizá-lo observando as marcas de referência (4) | Com auxílio de um ajudante. Manter a borda superior do para-brisa levemente inclinada para fora. O cordão de colagem não deverá tocar no quadro do para-brisa. | |
Uma vez instalado, o para-brisa, não poderá ser mais deslocado. | |||
13 | Comprimir o para-brisa de modo uniforme contra o quadro | Com auxílio de um ajudante. Abrir as janelas laterais para evitar que o para-brisa seja pressionado para fora ao fechar rapidamente uma porta. O tempo mínimo de secagem (tempo de cura) da cola do para-brisa é de 8 horas. | |
Durante o tempo de secagem da cola, o veículo só poderá ser movimentado se o para-brisa estiver bem fixado com as cintas de tecido (6). | |||
14 | Fixar o para-brisa com a cinta de tecido (6) para que ele não caia | Deixar a fita colada no veículo durante todo o tempo de secagem (tempo de cura) | |
15 | Instalar os braços do limpador do para-brisa | ||
16 | Instalar o para-sol externo |
Produtos para reparos
Número | Denominação | Número de pedido |
BR00.45-B-1016-01A | Kit de reparo (cola, primer e desengordurante) | A 000 670 01 93 |
Documentos referenciados
- ar6710b100003b Preparar o vidro para a instalação
- ar8230b6100c Remover e instalar braço do limpador
- as6700b000101a Perigo de lesão pelo desprender da faca durante sua fixação no cortador múltiploe por estilhaços de vidro ao recortar vidros colados
