AR49.20-P-2000CD

Remover e instalar a válvula dosadora de ARLA 32

03.07.2019

Tipo	204.9 com motor 651
	com Code U42 (Diesel limpeza dos gases de escape BlueTEC (SCR))

Remover e instalar a válvula dosadora de ARLA 32

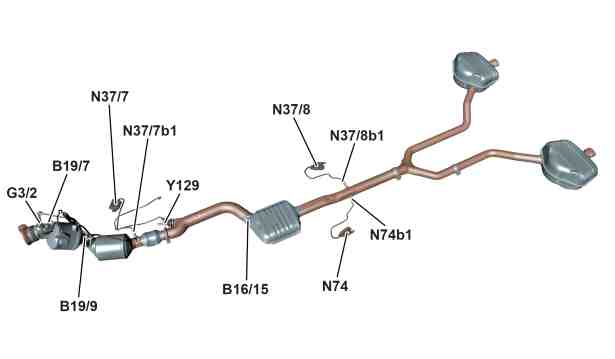

Y129	Válvula dosadora de AdBlue®

P14.00-2137-75

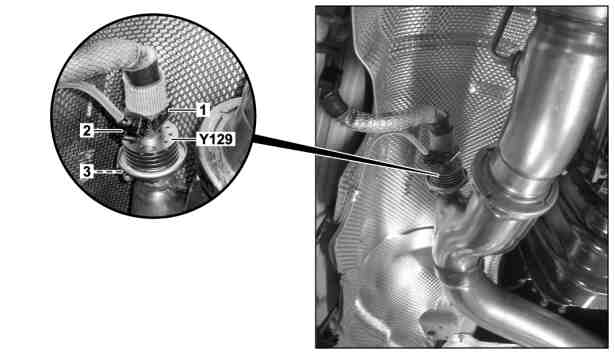

1	Tubulação do ARLA32
2	Conexão elétrica
3	Parafuso
Y129	Válvula dosadora de AdBlue®

P14.40-2319-05

 Perigo	Perigo de vida pelo escorregamento ou tombamento do veículo do elevador	Alinhar o veículo entre as colunas do elevador e posicionar os quatro pratos de apoio nos pontos de apoio do elevador prescritos pelo fabricante do veículo.	AS00.00-Z-0010-01A
 Cuidado	Risco de lesão por corte ou arranhão em peças com cantos cortantes ou rebarbas nos veículos	Nos trabalhos na região das peças do veículo de canto vivo com rebarba, sempre utilizar luvas de proteção. Rebarbar as chapas de reparo.	AS00.00-Z-0017-01A
 Alerta	Risco de lesão na pele e olhos pela manipulação de objetos quentes ou incandescentes	Usar luvas, roupas e óculos de proteção.	AS00.00-Z-0002-01A
 Alerta	Risco de queimadura e escaldamento nos trabalhos em tubulações do AdBlue e nos componentes conectados a elas. Risco de lesão na pele e nos olhos no contato com AdBlue. Risco de envenenamento pela ingestão do AdBlue	Abastecer o AdBlue somente em recipientes apropriados. Só iniciar os trabalhos no sistema de tratamento posterior dos gases de escape após aliviar a pressão.	AS14.40-Z-0001-01A
indicação do item	Indicações para prevenção de danos por sujeira ou corpos estranhos		AH00.00-P-5000-01A
	Indicações para as aplicações, propriedades do material e manipulação do AdBlue		AH14.40-N-0001-01A
 	Remover e instalar
1	Erguer o veículo com o elevador
2	Puxar para trás a cápsula de proteção sobre a tubulação (1) de AdBlue®
3	Destravar e separar a tubulação do ARLA 32 (1) e fechar as aberturas com bujões de fechamento apropriados	 Instalação: Substituir o anel de vedação.
		 Jogo de tampões	*129589009100
4	Destravar e separar o conector elétrico (2)
5	Desaparafusar o parafuso (3) e remover a braçadeira	 Instalação: Substituir a braçadeira.
		 Parafuso na braçadeira da válvula dosadora de AdBlue® no sistema de escape	*BA14.40-P-1011-02A
6	Remover a válvula dosadora AdBlue® (Y129) no tubo de escape	 Observar o posicionamento correto da válvula dosadora do AdBlue® (Y129). Os ressaltos da válvula dosadora AdBlue® (Y129) devem encaixar nas ranhuras no tubo de escape. A não observância conduzirá a montagem incorreta e danos na válvula dosadora AdBlue® (Y129).
		 Instalação: Substituir a junta.
	Limpar
7	Limpar a tubulação do ARLA 32 (1) na conexão com meios apropriados
8	Limpar com meios apropriados o assento da válvula dosadora do ARLA 32 (Y129) no tubo de escape e fechar a abertura do tubo de escape com uma tampa de proteção	 Jogo da capa protetora	*001589019100
9	Instalar na ordem inversa
 Alerta	Riscos de queimadura, asfixia e envenenamento em serviços no sistema de escape e os componentes relacionados. Riscos de asfixia e envenenamento pela inalação de componentes gaseiformes e sólidos dos gases de escape. Risco de envenenamento pelo contato da pele com componentes sólidos dos gases de escape.	Usar roupas e óculos de proteção. Usar sistema de exaustão. Retirar as pessoas da área de risco.	AS49.00-Z-0001-01A
 Alerta	Risco de acidente pelo movimento involuntário com o motor em funcionamento. Risco de lesão por esmagamento e queimadura no contato durante o procedimento de partida ou com o motor em funcionamento	Assegurar o veículo contra movimento automático. Utilizar roupas de trabalho fechadas e bem justas. Não tocar em peças quentes ou em rotação.	AS00.00-Z-0005-01A
10	Executar um teste de funcionamento do motor e verificar o sistema de escape na área da válvula dosadora (Y129) quanto a estanqueidade

 Pós-tratamento dos gases de escape, BlueTec

Número	Denominação		Motor 651 no Tipo 166, 204, 207, 212, 218, 221, 222 com Code U42 (Diesel limpeza dos gases de escape BlueTEC (SCR))
BA14.40-P-1011-02A	Parafuso na braçadeira da válvula dosadora de AdBlue® no sistema de escape	Nm	5

001 589 01 91 00

Jogo da capa protetora

129 589 00 91 00

Jogo de tampões
