Remover e instalar a válvula reguladora de nível do eixo traseiro

AR32.22-B-2005A

Remover e instalar a válvula reguladora de nível do eixo traseiro

04.08.2020

Tipo

368, 382, 384.065, 634.001/011/061/071/081

Observações de alterações

26.10.2001

Este documento não se aplica às válvulas do sistema ENR para veículos com altura variável controlada pelo motorista. As válvulas aqui descritas são reguladoras de nível convencionais.

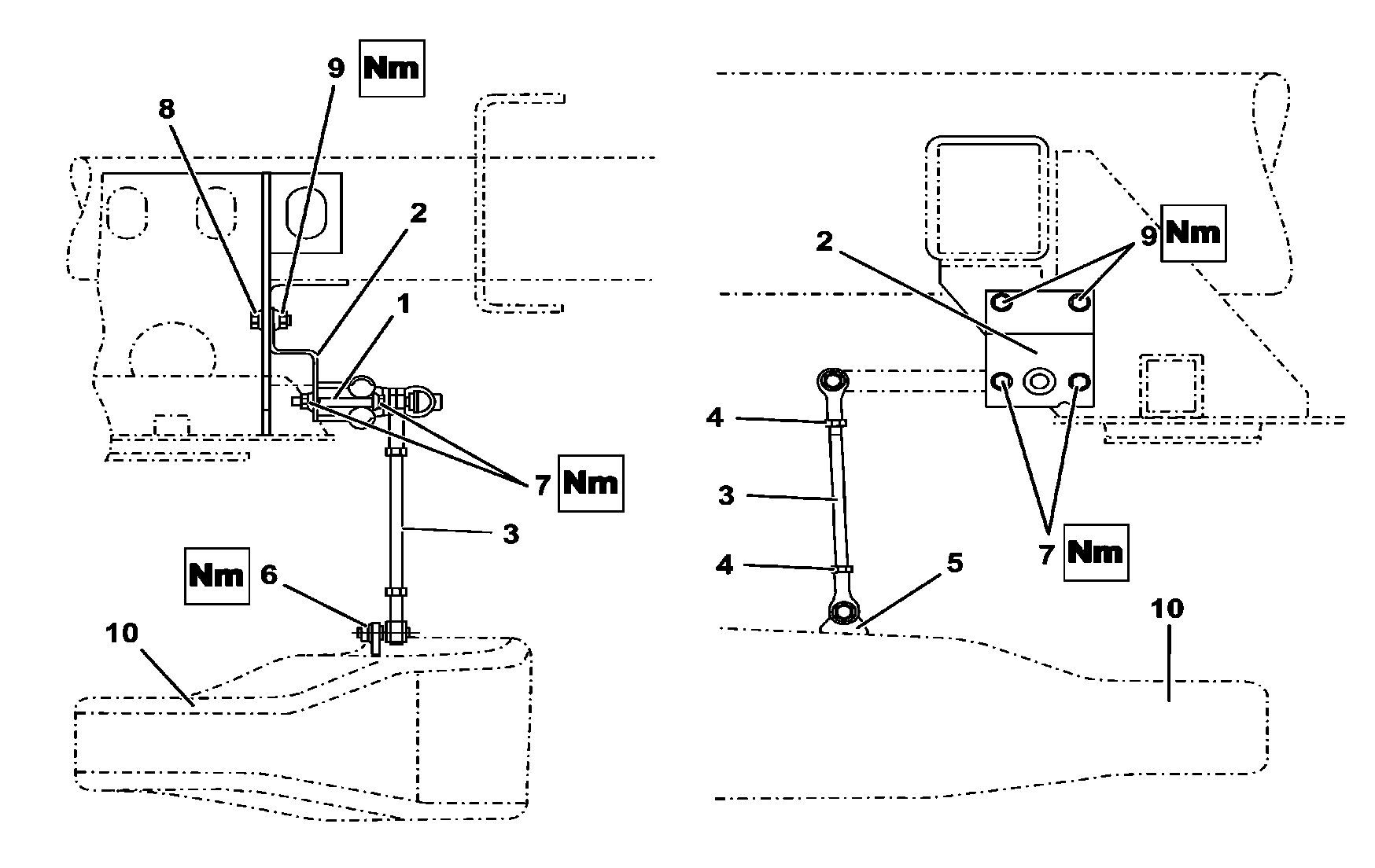

Representado no veículo 382.154

1

Válvula reguladora de nível

2

Suporte de fixação superior

3

Haste de acionamento

4

Porca de regulagem

5

Suporte inferior

6

Porca

7

Parafuso e porca de fixação

8

Parafuso

9

Porca

10

Suporte pneumático dos foles



Remover

 Perigo

Perigo de vida pelo abaixamento do veículo em trabalhos entre as rodas e a estrutura. Perigo de lesão por esmagamento ou prensagem, em trabalhos na suspensão pneumática

Trabalhos de verificação e de reparo entre a roda e a moldura do para-lama ou dentro da caixa da roda somente poderão ser realizados quando o veículo estiver protegido contra abaixamento com dispositivos de apoio adequados.
Trabalhos de ajuste somente devem ser realizados por baixo do veículo.
Proteger o chassi ou os eixos do veículo somente com dispositivos de apoio contra abaixamento adequados.
Proteger demais peças móveis do veículo, as quais se encontram na área de trabalho, se for necessário, adicionalmente com dispositivos de apoio contra abaixamento adequados ou com dispositivos de segurança contra movimentos não previsíveis adequados .
Cercar com segurança o acesso às áreas de peças em movimentação.

AS32.22-Z-0001-01A

1

Colocar o veículo em uma valeta

 Calçar o veículo para evitar que se movimente.

2

Desligar a chave geral

3

Despressurizar totalmente o sistema pneumático

4

Desconectar as tubulações pneumáticas da válvula reguladora de nível (1)

 Instalação: Afastar as tubulações pneumáticas com cuidado e vedar as extremidades a fim de evitar a entrada de sujeira.

 Instalação: Observar a numeração gravada na válvula e instalar as conexões corretamente:
1 - Entrada
2 - Saídas para os foles dianteiros

5

Remover a porca (6) e soltar a haste de acionamento (3) do suporte inferior (5)

Graxa, DBL 6804 - Classe 267.0

*BR00.45-Z-1107-06A

 .Porcas da haste da válvula reguladora - eixo dianteiro e traseiro

*BA32.22-B-1008-03B

 .Fixação da articulação da haste da válvula reguladora de nível no suporte

*BA32.22-B-1008-03C

6

Soltar os parafusos e porcas (7) e remover a válvula reguladora de nível (1) do suporte superior (2)

 Instalar o suporte superior (2), somente se o mesmo tiver sido removido

 .Porcas da válvula reguladora de nível - eixo dianteiro e traseiro

*BA32.22-B-1007-03B

 .Válvula reguladora de nível (fixação do suporte e da válvula)

*BA32.22-B-1009-03C



Limpar

7

Limpar os componentes mecânicos, as tubulações e conexões pneumáticas

 Manipular as tubulações flexíveis com cuidado.

 Limpar as articulações das hastes de acionamento a seco.



Verificar

8

Verificar o estado do suporte superior (2), inferior (5) , haste de acionamento (3) e das articulações superior e inferior

 Substituir as peças avariadas ou com desgaste.
Verificar abafadores ou filtros da exaustão na conexão de gravação 3



Instalar

9

Instalar na ordem inversa

10

Acionar o motor

 Deixar o motor funcionar até atingir a pressão normal de serviço e pressurizar os foles pneumáticos.

11

Verificar a estanqueidade da suspensão pneumática

.

AR32.22-B-8000A

12

Verificar e, se necessário regular a altura do veículo

Veículo 382.15

AR32.22-B-7000A

Veículo 368.1

AR32.22-B-7000XA

Veículo 382.18

AR32.22-B-7000XB

 Suspensão pneumática

Número

Denominação

Veículo 382.05/069/07/08

Veículo 368.0/1

BA32.22-B-1007-03B

Porcas da válvula reguladora de nível - eixo dianteiro e traseiro

M8

Nm

-

21...23

 Suspensão pneumática

Número

Denominação

Veículo 384.065/3

BA32.22-B-1007-03B

Porcas da válvula reguladora de nível - eixo dianteiro e traseiro

M8

Nm

21...23

 Suspensão pneumática

Número

Denominação

Veículo 382.05/069/07/08

Veículo 368.0/1

BA32.22-B-1008-03B

Porcas da haste da válvula reguladora - eixo dianteiro e traseiro

M8

Nm

-

21...23

 Suspensão pneumática

Número

Denominação

Veículo 384.065/3

BA32.22-B-1008-03B

Porcas da haste da válvula reguladora - eixo dianteiro e traseiro

M8

Nm

21...23

 Suspensão pneumática

Número

Denominação

Tipo 382.154/188

Tipo 382.155/189

BA32.22-B-1008-03C

Fixação da articulação da haste da válvula reguladora de nível no suporte

M8

Nm

20

20

M10

Nm

60

60

 Suspensão pneumática

Número

Denominação

Tipo 382.17/180/181/182/184/185/186/187, 634.001/011/012/014

Tipo 634.061/071/081

BA32.22-B-1008-03C

Fixação da articulação da haste da válvula reguladora de nível no suporte

M8

Nm

20

20

M10

Nm

60

60

 Suspensão pneumática

Número

Denominação

Tipo 382.154/188

Tipo 382.155/189

BA32.22-B-1009-03C

Válvula reguladora de nível (fixação do suporte e da válvula)

M8

Nm

21...23

21...23

 Suspensão pneumática

Número

Denominação

Tipo 382.17/180/181/182/184/185/186/187, 634.001/011/012/014

Tipo 634.061/071/081

BA32.22-B-1009-03C

Válvula reguladora de nível (fixação do suporte e da válvula)

M8

Nm

21...23

21...23

Produto de reparo

Número

Designação

Número do pedido

BR00.45-Z-1107-06A

Graxa, DBL 6804 - Classe 267.0

Utilizar o produto de reparo apropriado disponível no mercado.
