AR09.41-B-6817I | Remover e instalar o conjunto pós-resfriador | 10.02.16 |
Motor de combustão interna 457.927 com Veículo 634.071

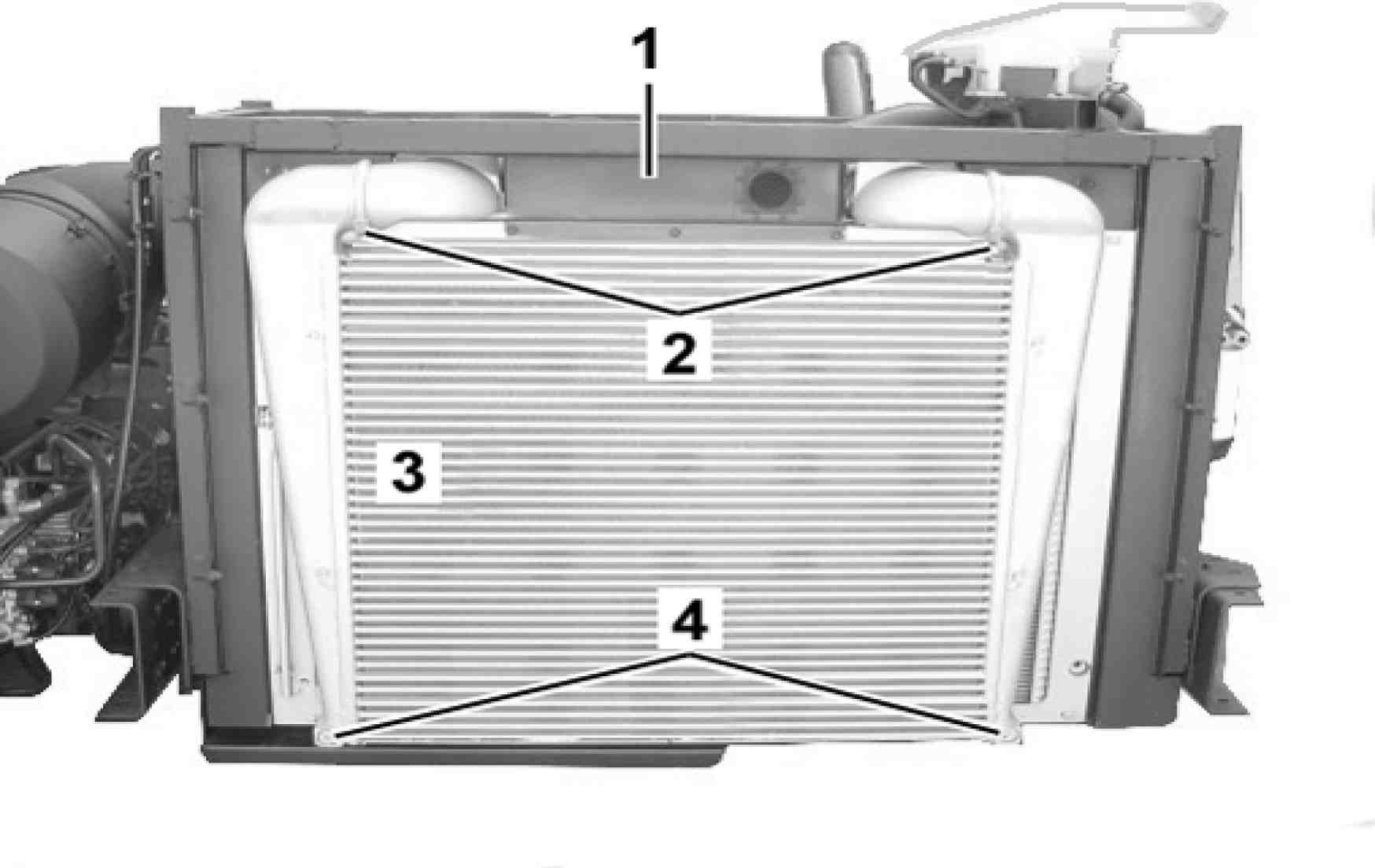

B09.41-0037-01
1 Chapa de proteção
2 Braçadeira
3 Pós-resfriador de ar
4 Parafusos
| Remover e instalar | ||
Perigo! | Risco de danos pessoais e materiais ao dar partida no motor com a caixa de mudanças engrenada. Perigo de danos pessoais ao efetuar trabalhos com o motor aquecido e em funcionamento | Certificar-se de que a caixa de mudanças esteja na posição neutra. Utilizar vestuário apropriado e atentar quanto às partes móveis e aquecidas do motor. | |
1 | Abrir a tampa lateral traseira esquerda | Observar as instruções do encarroçador. | |
2 | Remover a chapa protetora (1) | ||
3 | Soltar as braçadeiras (3) | Instalar: Verificar o estado do anel de assentamento, se necessário substituir. | |
| |||
4 | Remover os parafusos (4) que fixam o pós- resfriador | | |
5 | Remover o pós-resfriador (3) | Instalar: Examinar o pós-resfriador quanto a danos e estanqueidade, e se necessário, limpá-lo ou substituí-lo. | |
Antes de instalar o pós-resfriador comprovar se o sistema de arrefecimento está em perfeitas condições. Se necessário limpar ou substituir o radiador. | |||
6 | Instalar na ordem inversa |
Tubo de ar de sobrealimentação/refrigeração do ar de sobrealimentação
Documentos referenciados
- as0000b000501a Risco de acidente pelo movimento involuntário com o motor em funcionamento. Risco de lesão por esmagamento e queimadura no contato durante o procedimento de partida ou com o motor em funcionamento
