Tubo de ar de sobrealimentação/refrigeração do ar de sobrealimentação
Número | Denominação | Motor 457.90, 457.91, 457.93, 457.92; 460.984 | |||
BA09.41-B-1005-01B | Fixação do suporte do tirante de contenção ao motor | M10 | Nm | 50 | |
B09.41-0030-11
Remover
1 Remover a porca (1), a arruela (2) e o coxim (3).
2 Remover os parafusos (17) e retirar o tirante (9) com o suporte (13).
3 Remover o tubo distanciador (5), o coxim (6) e a arruela (7).
4 Remover a porca (16), a arruela (15), o coxim (14), o suporte (13), o tubo distanciador (12), o coxim (11) e a arruela (10).
Verificar o estado dos coxins, das porcas e da rosca nas extremidades do tirante. Substituir as peças danificadas.

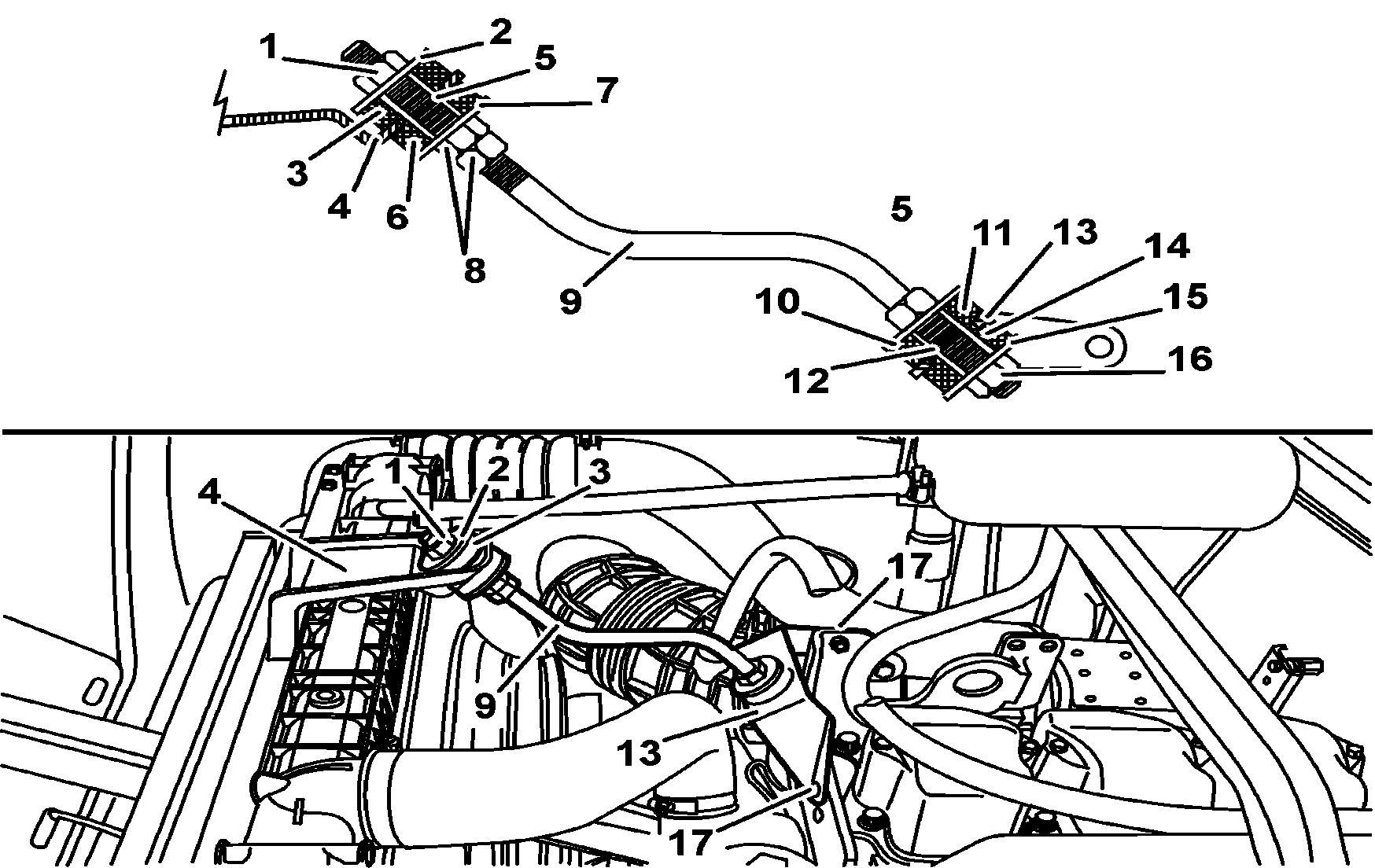

B09.41-0031-11
Instalar
Observar a posição de montagem do tirante (9) ao suporte (13) e a posição de instalação de ambos no motor.
5 Instalar no tirante (9) a arruela (10), o coxim (11), o tubo distanciador (12), o suporte (13), o coxim (14), a arruela (15) e a porca (16) apertando-a firmemente.
6 Instalar no tirante (9) a arruela (7), o coxim (6) e o tubo distanciador (5).
7 Introduzir a extremidade superior do tirante (9) no suporte (4), de modo que o suporte (13) fique corretamente posicionado.
8 Instalar o coxim (3), a arruela (2) e a porca (1) apertando-a firmemente. Fixar o suporte (13) com os parafusos (17).
Para efetuar a instalação do tirante, o radiador de ar e o radiador devem estar devidamente fixos em seus respectivos suportes e coxins de apoio. Ao instalar o tirante, observar que o radiador não deve ser deslocado de sua posição. Se necessário ajustar através das porcas (8).
