Remover e instalar a tubulação de ar de sobrealimentação

10.02.16

Motor de combustão interna 457.916 com Veículo 634.011, 634.061

Motor de combustão interna 457.932 com Veículo 634.011, 634.061, 634.081

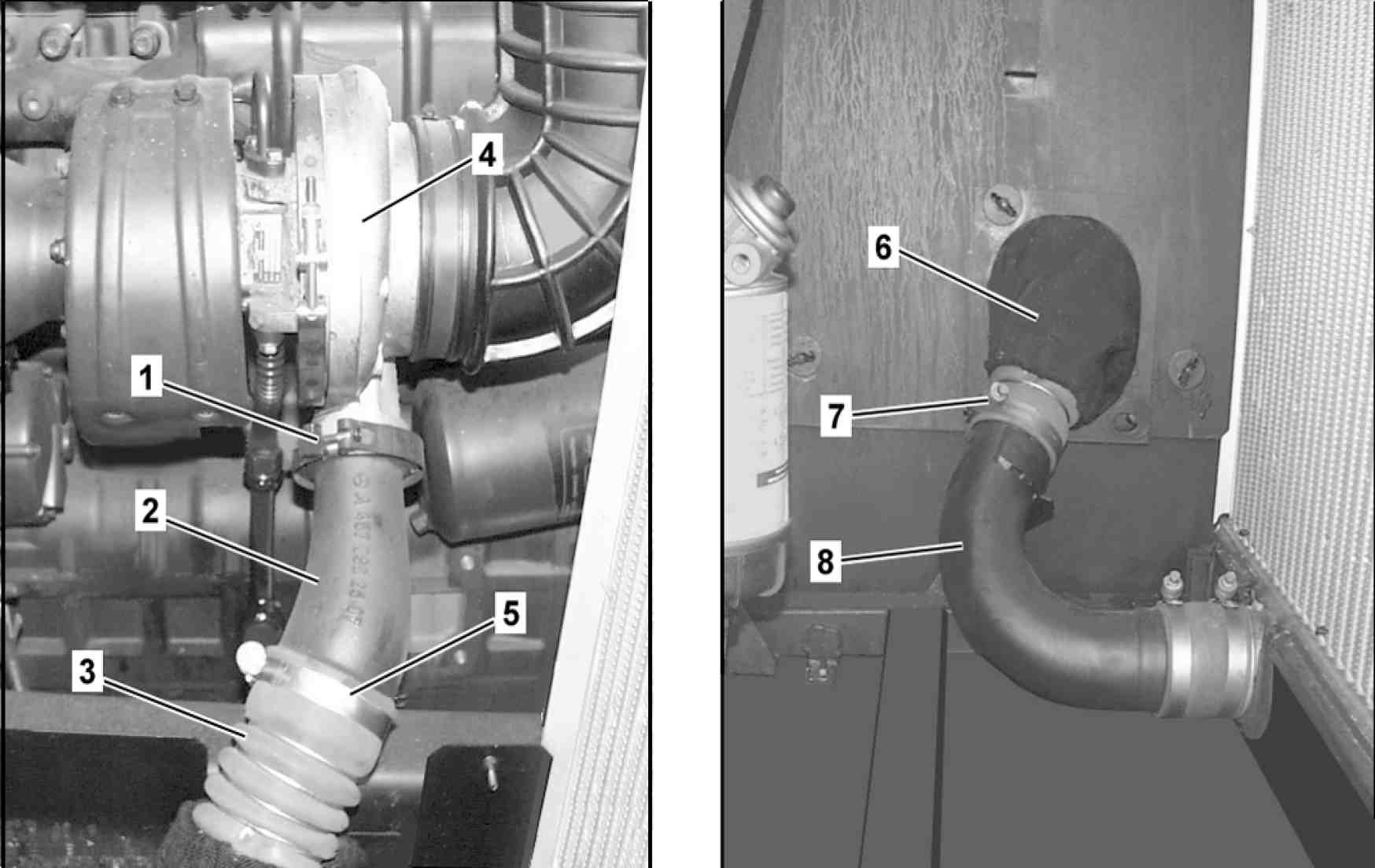

B09.41-0036-05

Representado no motor 457.932

1 Braçadeira

2 Tubo de ar de sobrealimentação

3 Mangueira de ar

4 Turboalimentador

5 Braçadeira

6 Revestimento

7 Braçadeira

8 Tubo de ar se sobrealimentação - lado do pós-resfriador

	Remover e instalar
1	Desligar a chave geral ou desconectar o cabo negativo da bateria
Perigo!	Risco de lesões na pele e nos olhos ao manipular objetos quentes ou incandescentes	Usar luvas de proteção, roupa de proteção e óculos de segurança.	AS00.00-B-0002-01A
2	Abrir a tampa do compartimento lateral esquerdo do motor
	Indicações para montagem das mangueiras do pós-resfriador de ar		AH09.41-B-0001-01A
3	Soltar a abraçadeira (7)		*BA09.41-B-1001-01B
4	Soltar a abraçadeira (5)	 Abrir a tampa lateral de chapa para facilitar o acesso ao turboalimentador.
			*BA09.41-B-1001-01B
5	Remover a mangueira de ar (3)
6	Soltar a braçadeira (1), desconectar e remover o tubo de ar de sobrealimentação (2) do turboalimentador (4)	Para evitar entrada de sujeira, proteger o bocal do turboalimentador (7).
		Instalar: Substituir o anel-O.
7	Instalar na ordem inversa

Tubo de ar de sobrealimentação/refrigeração do ar de sobrealimentação

Número	Denominação			Motor 457.90, 457.91, 457.93, 457.92; 460.984


BA09.41-B-1001-01B	Fixação das braçadeiras das mangueiras flexíveis de entrada e saída	M5	Nm	8
		M6	Nm	10

ah0941b000101a Indicações para a montagem das mangueiras do radiador do ar de sobrealimentação
as0000b000201a Perigo de lesão na pele e olhos pela manipulação de objetos quentes ou incandescentes
