Remover e instalar a tubulação de ar de sobrealimentação

AR09.41-B-1311A

Remover e instalar a tubulação de ar de sobrealimentação

10.02.16



Remover e instalar

Perigo!

Perigo de danos pessoais e materiaisao dar partida no motor com a caixa de mudanças engrenada.Perigo de danos materiaisao efetuar trabalhos com o motor aquecido e em funcionamento.

Certificar-se que a caixa de mudanças esteja na posição neutra.

Utilizar vestuário apropriado e atentar quanto as partes móveis e aquecidas do motor.

AS00.00-B-0005-01A

1

Desligar a chave geral ou desconectar o cabo negativo da bateria.

 Soltar o parafuso na longarina evitando a soltura dos bornes.

2

Bascular o capô do motor.

 Nos Veículos chassi: 386.0; 386.3; 388.0.

AR88.40-B-1000A

3

Abrir a tampa traseira do motor.

 Nos veículos (ônibus): 664.0; 664.1; 664.2.

4

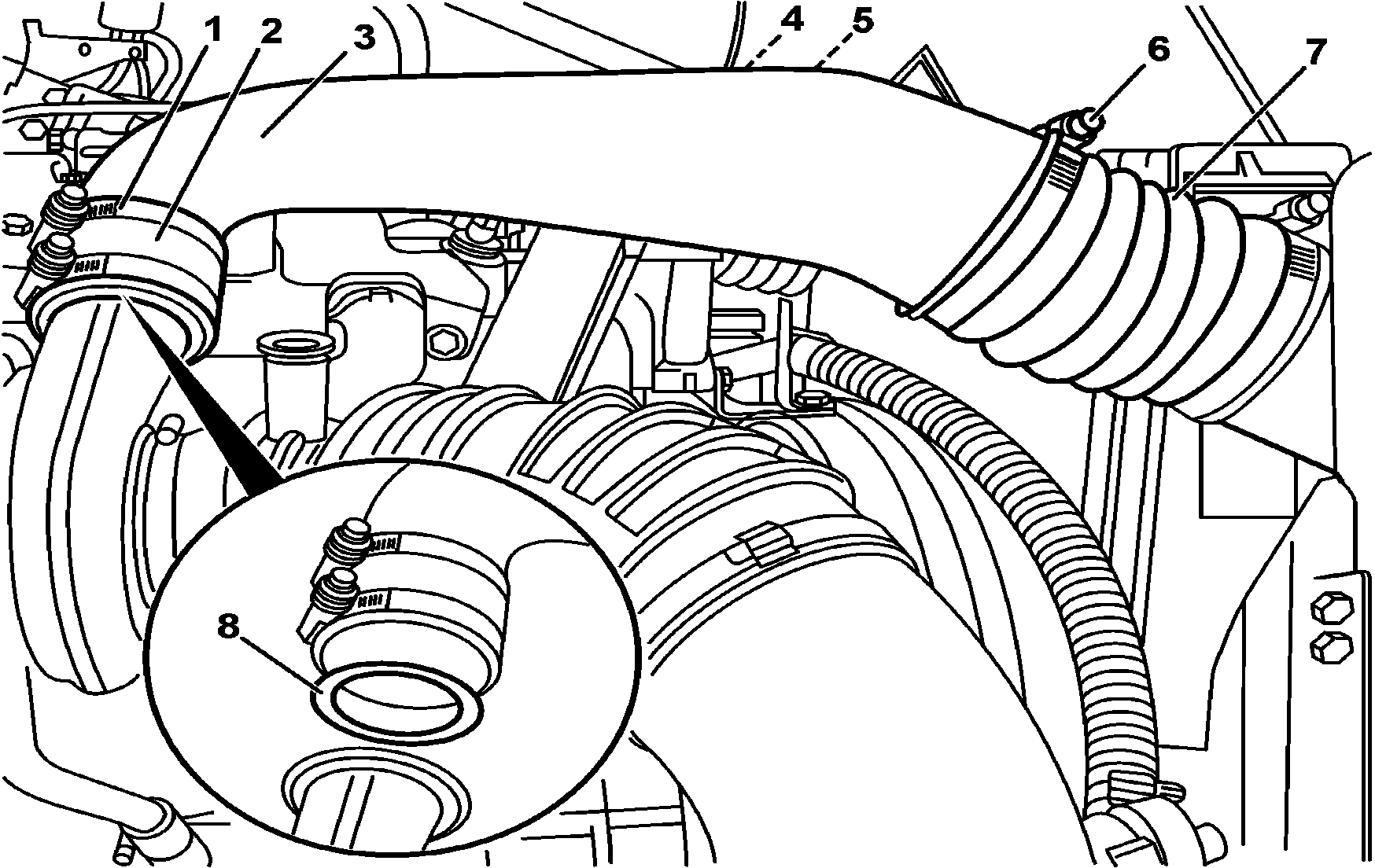

Soltar as braçadeiras (1) e (6).



*BA09.41-B-1001-01C

5

Remover os parafusos (4) e (5) de fixação do tubo de ar de sobrealimantação (3).



*BA09.41-B-1002-01C

6

Remover o tubo de ar de sobrealimentação (3) das mangueiras (7) e (2).

 Tampar o bocal do turboalimentador para evitar impurezas.

7

Remover o anel (8).

 Nos motores: OM 449 LA (5 cilindros).

8

Instalar na ordem inversa.

Verificar o estado das mangueiras e braçadeiras.

Número

Denominação

Motor 475.9; 476.9

BA09.41-B-1001-01C

Braçadeiras de entrada e saída do tubo de ar de sobrealimentação e pós- resfriador

Nm

9

BA09.41-B-1002-01C

Parafuso de fixação do tubo de ar de sobrealimentação (turboalimentador ao pós- resfriador) ao suporte

M8

Aço 8.8

Nm

25

M10

Aço 8.8

Nm

45
