Substituir a corrente de distribuição

AR05.10-P-7601AL

Substituir a corrente de distribuição

7.1.09



Remover

Perigo!

Perigo de vida pelo escorregamento ou tombamento do veículo do elevador

Ajustar o veículo entre as colunas do elevador e posicionar os pratos de apoio nos pontos de apoio prescritos pelo fabricante do veículo.

AS00.00-Z-0010-01A

 Perigo!

Perigo de explosão através de inflamação, perigo de envenenamento através da inalação e ingestão de combustível assim como perigo de lesão através do contato da pele e dos olhos com combustível.

Proibido fogo, faíscas, chama aberta e fumar.
Somente envasar combustíveis em recipientes apropriados e respectivamente identificados.

Ao manusear o combustível usar roupa de proteção apropriada.

AS47.00-Z-0001-01A

1

Abrir o capô do motor

2

Remover a carcaça do filtro de ar

AR09.10-P-1150AL

3

Remover a parte inferior do revestimento acústico

AR94.30-P-5300AK

4.1

Remover o catalisador prévio

Veículos sem filtro de partículas

AR49.10-P-5510AL

4.2

Remover o catalisador

Veículos com filtro de partículas código 474

AR49.10-P-5500AK

5

Remover o turbo compressor

AR09.40-P-6020AL

6

Remover o Rail

AR07.03-P-1010AL

7

Remover os injetores

AR07.16-P-1000AL

8

remover a tampa do cabeçote

AR01.20-P-5014AL

9

Remover peça parcial traseira do pára-lama interno, no pára-lama dianteiro direito

Tipo 169

AR88.10-P-1300AK

Tipo 245

AR88.10-P-1300BK

10

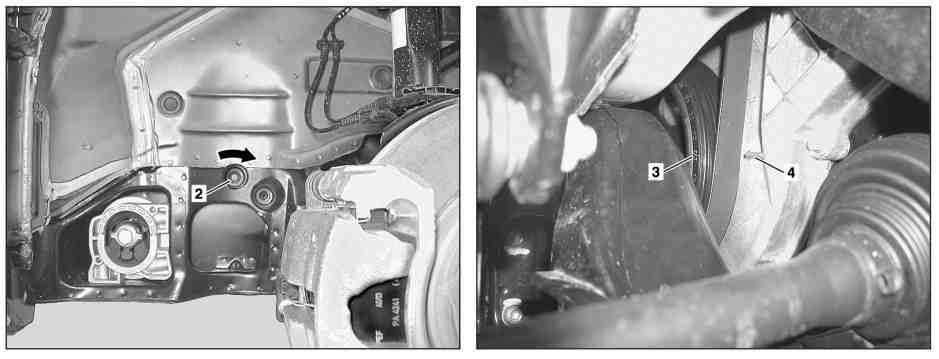

Girar o motor, pelo parafuso central (2) da árvore de manivelas, em sentido de rotação do motor (seta), até o ponto morto superior de ignição do 1º cilindro

A identificação do ponto morto superior OT (3), na polia, deve coincidir com a identificação (4), na tampa da carcaça de distribuição. As identificações (B), nas rodas da árvore comando das válvulas, estão contrapostas.

11

Remover a tampa do mancal da árvore de comando das válvulas (5) e  montar o dispositivo de rebaixamento (6)



*640589014000

12

Separar a corrente de distribuição (1) velha

AR05.10-P-7601-01AL



Instalação:

13

Inserir nova corrente de distribuição (1)

 Para o recolhimento da nova corrente de comando (1), embalar o motor pelo parafuso central (2) da árvore de manivelas, em sentido de rotação do motor (seta).

AR05.10-P-7601-04AL

14

Rebitar corrente de comando (1) nova

AR05.10-P-7601-02AL

15

Remover o dispositivo de rebaixamento (6) e instalar a tampa do mancal da árvore de comando das válvulas (5)



*BA05.20-P-1002-01J

16

Posição inicial do comando de válvulas, testar

AR05.20-P-6010AL

17

Instalar a tampa do cabeçote

AR01.20-P-5014AL

18

Instalar os injetores

AR07.16-P-1000AL

19

Instalar o Rail

AR07.03-P-1010AL

20

Instalar o turbo-alimentador acionado a gás de escape

AR09.40-P-6020AL

21.1

Instalar o catalisador prévio

Veículos sem filtro de partículas

AR49.10-P-5510AL

21.2

Instalar o catalisador

Veículos com filtro de partículas código 474

AR49.10-P-5500AK

22

Instalar a parte inferior do revestimento acústico

AR94.30-P-5300AK

23

Instalar a carcaça do filtro de ar

AR09.10-P-1150AL

24

Fechar o capô do motor

Número

Denominação

Motor
640

BA05.20-P-1002-01J

Parafuso, tampa do mancal e ponte, no cabeçote do cilindro

Nm

12
