Remover e instalar cárter

AR01.45-B-7500K

Remover e instalar cárter

10.02.16



Remover

Perigo!

Medidas de segurança para executar serviços de manutenção no motor à gás.

AS00.00-B-0015-01A

Perigo!

Desligar a chave geral ou desconectar o cabo negativo da bateria.

1

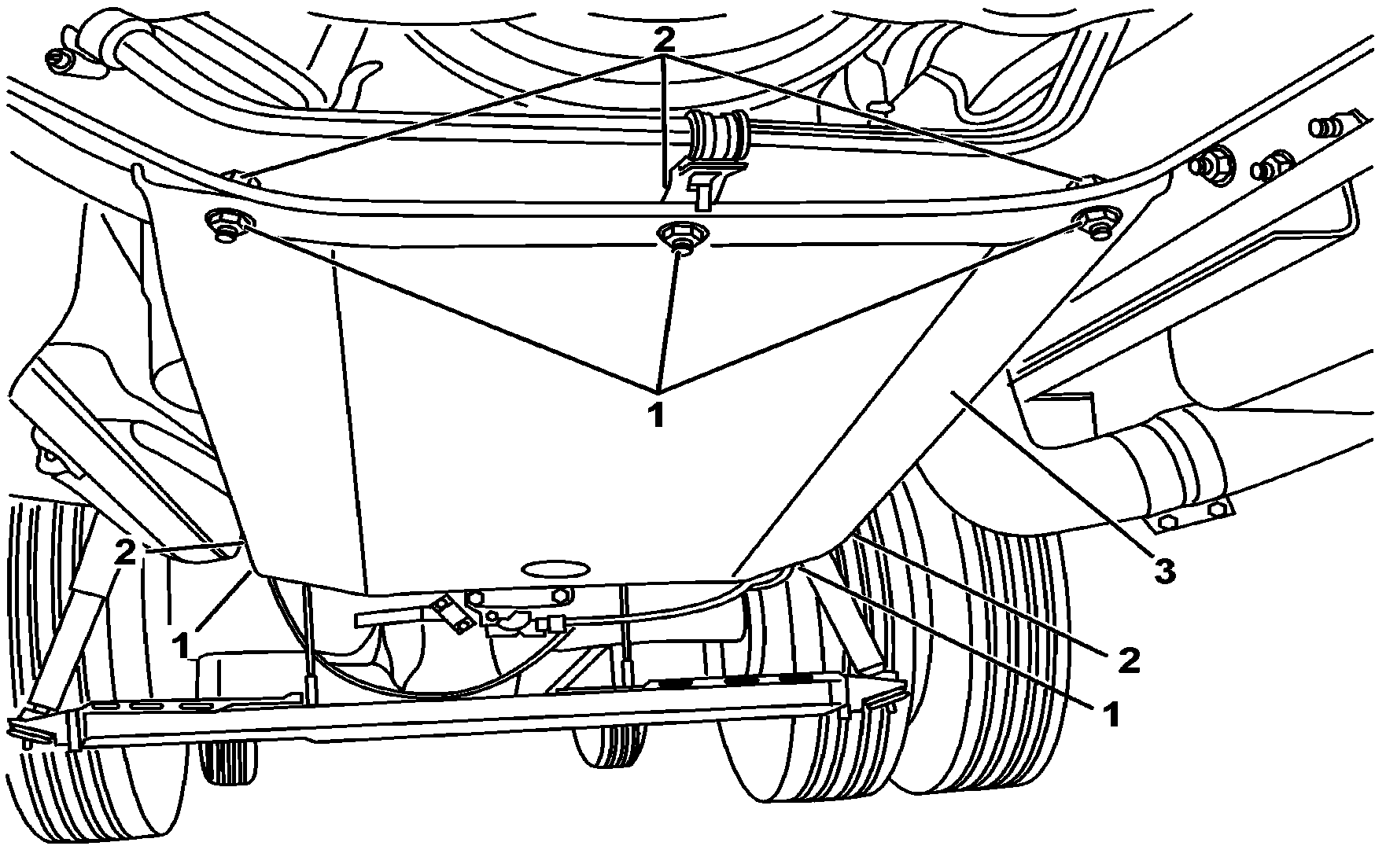

Soltar as porcas (1) e remover os parafusos (2) e o protetor do cárter (3).

2

Remover o bujão (9) e drenar o óleo lubrificante do cárter.

Recolher o óleo em recipiente apropriado.



AP18.00-B-0101H

3

Soltar as braçadeiras (4) das mangueiras vermelhas (5).

4

Remover os parafusos (6) e retirar o tubo (7).

5

Soltar a braçadeira e desconectar a mangueira (8) do cárter de óleo (13).

6

Remover os parafusos (11) que fixam o cárter (13) no bloco.

7

Remover as porcas autotravantes (12) que fixam o cárter (13) aos prisioneiros.

8

Remover o cárter (13) e a junta (14).



Verificar

9

Remover totalmente qualquer resíduo de junta das superfícies de assentamento, no cárter e no bloco.

10

Examinar o estado do cárter e dos demais componentes.

 No caso de deformações ou abolhaduras, substituir o cárter.



Instalar

11

Instalar o cárter de óleo (13) com uma nova junta (14).

Aplicar vedante nas extremidades da junta, nos dois lados de vedação, nas regiões das buchas metálicas e posicionar a junta sobre o cárter de óleo.

Instalar o cárter e apertar levemente todos os parafusos (11) por igual sem o torque final.

Instalar novas porcas autotravantes (12) e apertá-las com o torque prescrito.

Apertar todos os parafusos (11) com o torque prescrito.

AR01.45-B-7500-02A

*BR00.45-B-1010-01A



*BA01.45-B-1001-01A

12

Conectar a mangueira (8) no cárter de óleo (13) e apertar a braçadeira.

 Verificar a braçadeira e a mangueira , substituí-las se necessário.

13

Conectar o tubo de ar de sobrealimentação (7) nas mangueiras vermelhas (5), apertar os parafusos de fixação (6) e as braçadeiras (4).

 Verificar as braçadeiras (4) e as mangueiras (5), substituí-las se necessário.

14

Abastercer o cárter de óleo.

Instalar o bujão (9) com um novo anel de vedação (10).



AP18.00-B-0101H



*BA01.45-B-1002-01A

Perigo!

Perigo de danos pessoais e materias ao dar partida no motor com a caixa de mudanças engrenada. Perigo de danos pessoais ao efetuar trabalhos com o motor aquecido e em funcionamento.

Certificar-se de que a caixa de mudanças esteja na posição neutra.

Utilizar vestuário apropriado e atentar quanto às partes móveis e aquecidas do motor.

AS00.00-B-0005-01A

15

Funcionar o motor.

 Não acionar o motor de partida ininterruptamente por mais de 30 segundos. Se o motor não funcionar nesse intervalo, aguardar aproximadamente 1 minuto para acioná-lo novamente.

16

Verificar a pressão do óleo lubrificante com o motor à rotação de marcha-lenta.

 Não acelerar o motor até que acuse pressão de óleo no indicador. A pressão de óleo deverá ser restabelecida em aproximadamente 10 segundos.

*BE18.10-B-1021-01A

17

Parar o motor e verificar eventuais vazamentos.

 Controlar o nível de óleo lubrificante, 5 minutos após ter desligado o motor.



AP18.00-B-0101H

18

Instalar o protetor do cárter (3) e apertar as porcas (1) dos parafusos (2).

Número

Denominação

Motor 372.9; 376.911/914/915, 376.919; 376.92 (exceto 376.925/926/927); 376.93/94/95, 376.96/97/98, 376.99; 377.9, 386.9

BE18.10-B-1021-01A

Pressão mínima de óleo (motor a 80°C)

Motor em marcha lenta

bar

0,5

Motor em rotação máxima

bar

2,5

Número

Denominação

Motor 372.9; 374.9; 376.9; 377.9; 386.9

BA01.45-B-1001-01A

Cárter de óleo do motor ao bloco

Cárter de chapa M6

Nm

8

Cárter de chapa M8 - 8.8

Nm

11...13

Cárter de chapa M8 - 10.9

Nm

40...45

Cárter de ferro fundido M6

Nm

12

Cárter de ferro fundido M8

Nm

25

BA01.45-B-1002-01A

Bujão de escoamento do cárter

M26x1,5

Nm

80...90

Número

Denominação

Número de pedido

BR00.45-B-1010-01A

Vedante à base de silicone

Dow Corning 780
