Verificar a planicidade da face inferior do cabeçote

Tipo ar · tema 01.30 · versão 0101 · 2016-02-10

Válido para:

Onde se situa

Grupo funcional 1 Motor › 01 Motor completo, respiro do motor, cabeçote, bloco do motor › 01.30 Cabeçote

EinPAS 15 Motor › 15.16 Cabeçote › 15.16.31 Cabeçote/junta do cabeçote

Também válido para motores/caixas de velocidades: 476 93*

AR01.30-B-5800-12E

Verificar a planicidade da face inferior do cabeçote

Motor 476.930/932

Valores de teste do cabeçote

Número

Denominação

Motor 476.93

BE01.30-B-1002-02F

Desvio máximo admissível da planicidade na face inferior do cabeçote

mm

0,015

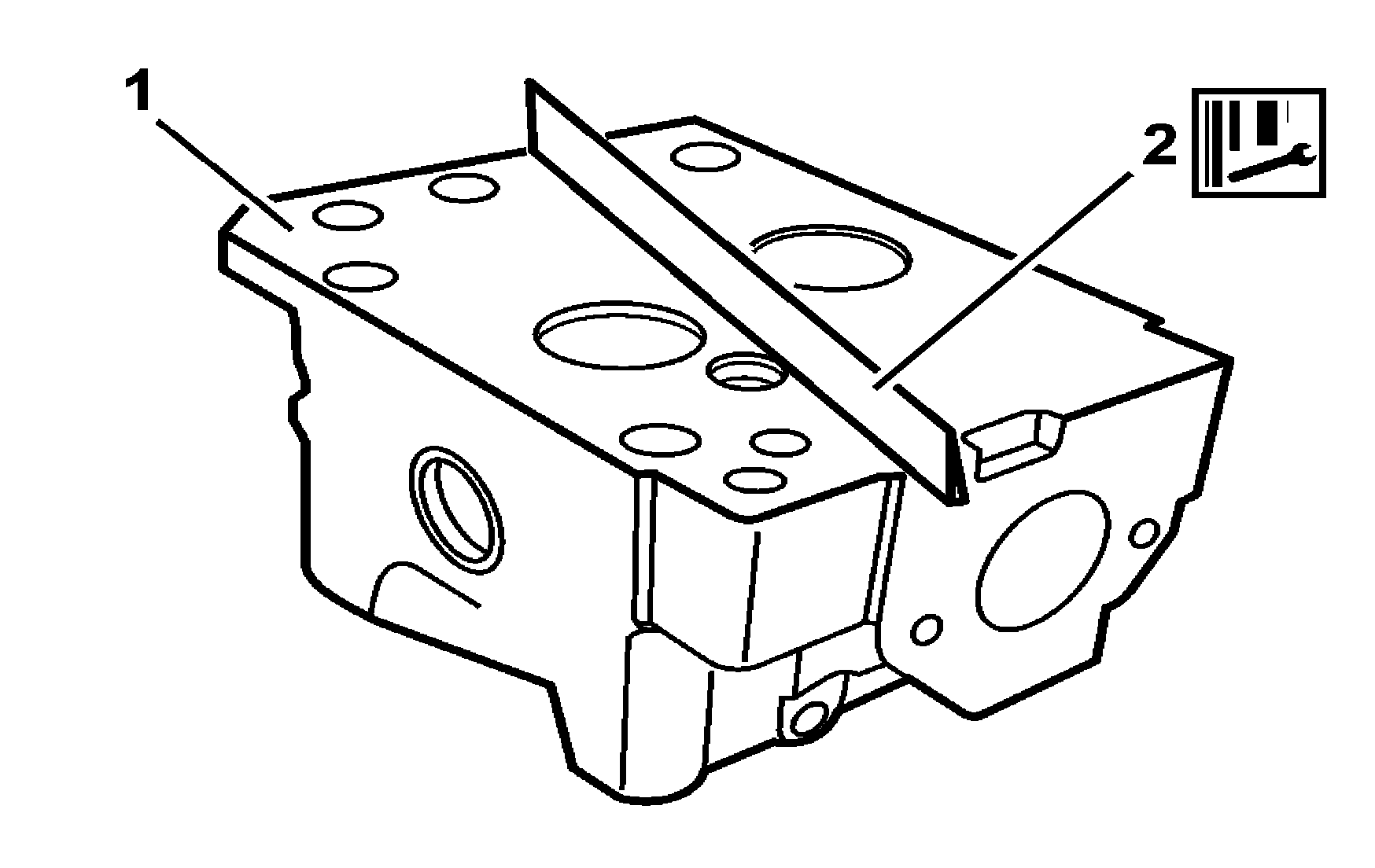

Verificar a planicidade da face inferior do cabeçote

B01.30-0020-01

1 Verificar a planicidade na face inferior do cabeçote (1), no sentido longitudinal e diagonal, com a régua de precisão (2).

Observar existência de fresta de luz entre a régua de precisão (2) e o cabeçote (1).

2 Caso apresente deformação, comprovar o desvio máximo admissível com um calibre de lâminas.
