ap8300b8381a

Substituir o elemento filtrante da calefação e ventilação

Tipo ap · tema 83.00 · versão 0100 · 2016-02-10

Válido para: Veículo 664''Veículo 693 com Motor de combustão interna 457.920

Onde se situa

Grupo funcional 3 Carroçaria › 83 Climatização › 83.00 Generalidades — Série 664 · Série 693

EinPAS 39 Aquecimento/ventilação/arrefecimento › 39.15 Climatização › 39.15.32 Carcaça/trocador de calor/evaporador/filtro — Série 664 · Série 693

Também válido para motores/caixas de velocidades: 457 919, 457 920, 457 928

AP83.00-B-8381A

Substituir o elemento filtrante da calefação e ventilação

10.02.16

Veículo 664

Veículo 693 com Motor de combustão interna 457.920, 457.928, 457.919

Substituir o elemento filtrante da calefação e ventilação
Substituir o elemento filtrante da calefação e ventilação

B83.00-0019-01

B83.00-0020-01

Remover

1

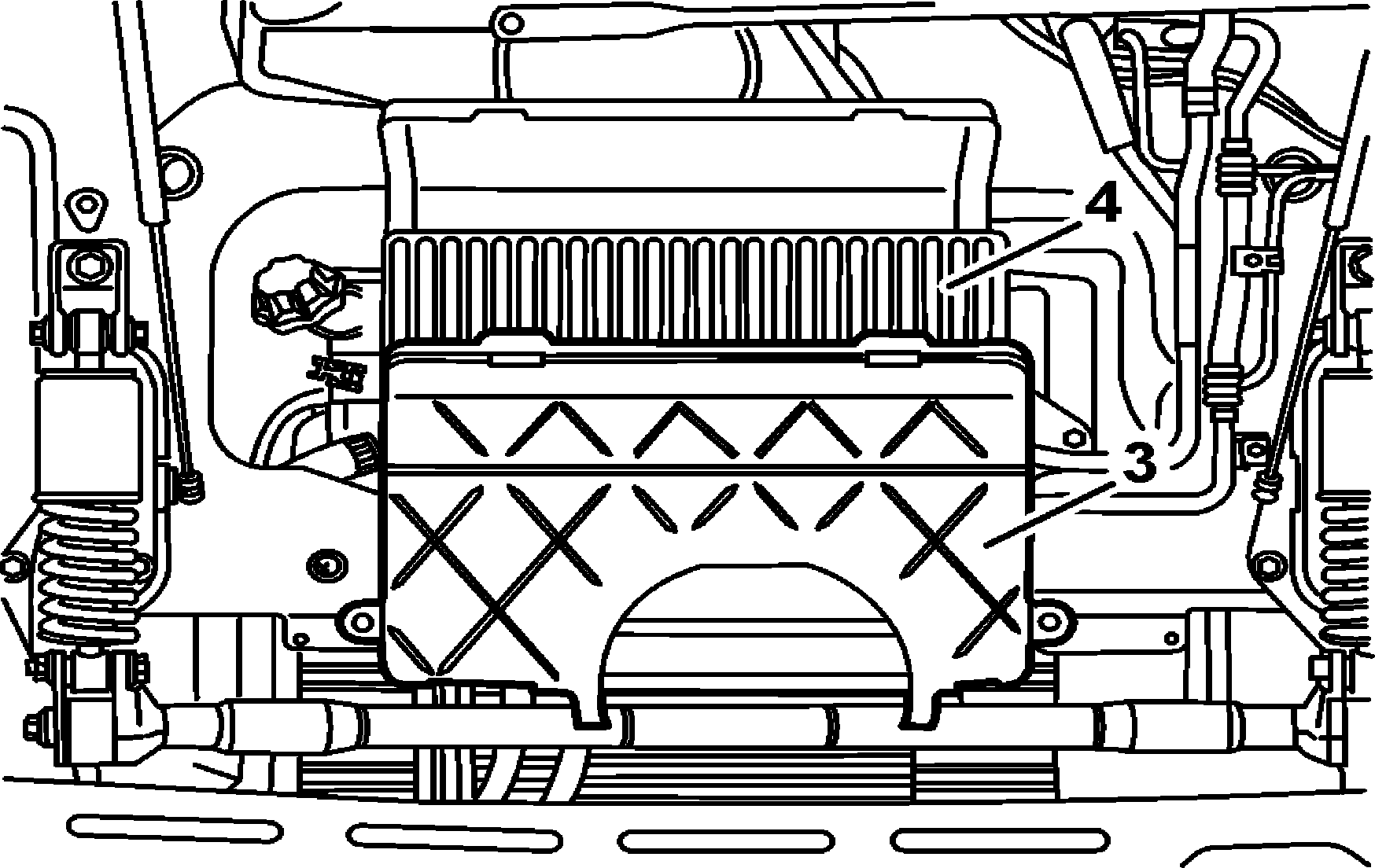

Forçar as abas (1) para cima e abas (2) para os lados e, remover a tampa (3)

2

Remover o elemento filtrante (4) do sistema de ventilação

Instalar

3

Instalar um elemento filtrante (4) novo

Observar a posição correta de montagem do elemento filtrante.

4

Instalar a tampa encaixando corretamente todas as abas de fixação
