Demontaż i montaż dodatkowego wentylatora

Typ ar · temat 83.30 · wersja 0102 · 2003-01-20

Dotyczy: TYP 901.6, 902.6, 903.6, 904.6, 905.6 z KODEM (HH9) układ klimatyzacji sterowany przez "Tempmatik" TYP 690.6 z KODEM (HH9) układ klimatyzacji sterowany przez "Tempmatik"'

Umiejscowienie

Grupa funkcyjna 3 Nadwozie › 83 Klimatyzacja › 83.30 Układ klimatyzacji — Seria 690 (modele 6**) · Seria 901 (modele 6**) · Seria 902 (modele 6**) · Seria 903 (modele 6**) · Seria 904 (modele 6**) · Seria 905 (modele 6**)

EinPAS 15 Silnik › 15.25 Układ chłodzenia silnika › 15.25.45 Wentylator/sprzęgło wentylatora/napęd wentylatora — Seria 690 (modele 6**) · Seria 901 (modele 6**) · Seria 902 (modele 6**) · Seria 903 (modele 6**) · Seria 904 (modele 6**) · Seria 905 (modele 6**)

EinPAS 39 Ogrzewanie/ wentylacja/ chłodzenie › 39.22 Instalacja chłodnicza › 39.22.30 Silnik dmuchawy/ siłownik — Seria 690 (modele 6**) · Seria 901 (modele 6**) · Seria 902 (modele 6**) · Seria 903 (modele 6**) · Seria 904 (modele 6**) · Seria 905 (modele 6**)

AR83.30-D-5600A

Demontaż i montaż dodatkowego wentylatora

31.5.99

TYP 901.6, 902.6, 903.6, 904.6, 905.6 z KODEM (HH9) układ klimatyzacji sterowany przez "Tempmatik"

TYP 690.6 z KODEM (HH9) układ klimatyzacji sterowany przez "Tempmatik"

Demontaż i montaż dodatkowego wentylatora

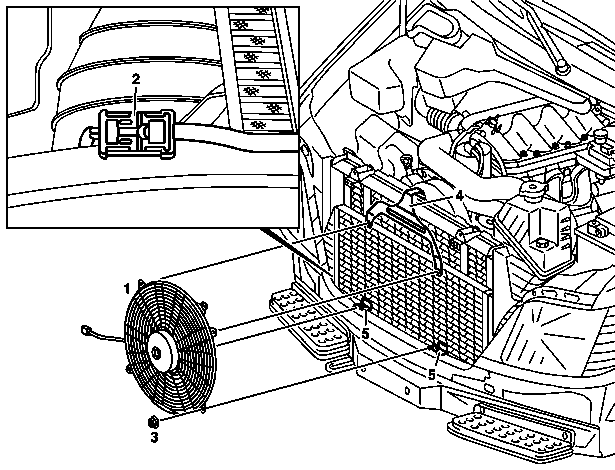

D83.30-1101-06

1 Dodatkowy wentylator

2 Złącze dodatkowego wentylatora

3 Nakrętka

4 Wspornik górny

5 Wsporniki dolne

Wymontowanie, zamontowanie

1

Odłącz przewód masy od akumulatora.

2

Wymontuj zderzak przedni.

AR88.20-D-2000C

3

Wymontuj wspornik poprzeczny zamka z atrapą chłodnicy.

AR88.00-D-2302A

4

Rozłącz złącze wtykowe dodatkowego wentylatora (2).

5

Zdemontuj dodatkowy wentylator (1) ze wsporników (4, 5).

6

Montaż w odwrotnej kolejności

7

Zakoduj radioodbiornik, ustaw czas na zegarze w zestawie wskaźników.
