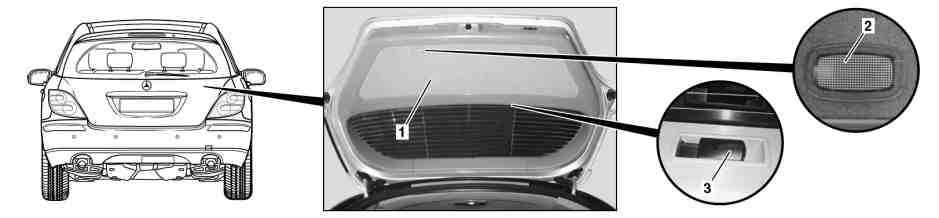

P72.20-2491-07
1 Okładzina drzwi
3 Wnęka uchwytu awaryjnego odblokowania
2 Lampa w przestrzeni ładunkowej

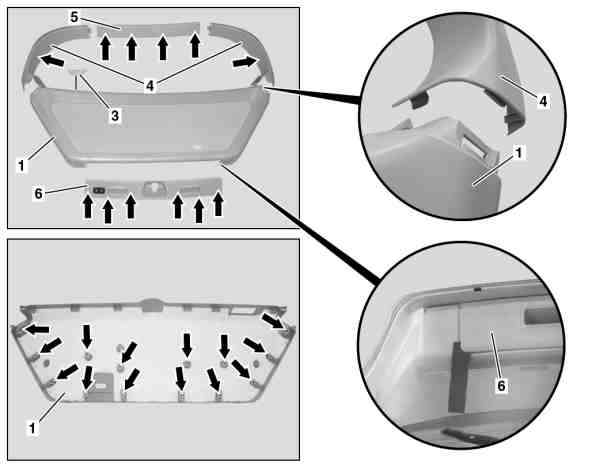

P72.20-2492-06
1 Okładzina drzwi
3 Wnęka uchwytu awaryjnego odblokowania
4 Okładzina ramy okiennej z bokuh
5 Okładzina ramy okiennej na górze
6 Okładzina listwy uchwytu
| Wymontowanie, zamontowanie | ||
Uwaga! | Niebezpieczeństwo obrażeń przez zakleszczenie lub zmiażdżenie palców podczas demontażu, montażu i prac regulacyjnych przy pokrywach, drzwiach i oknie dachowym. | Podczas poruszania elementami pozostawaj przez cały czas poza zasięgiem ich ruchu. | |
Wymontowanie | Niebezpieczeństwo pęknięcia i naderwania okładzin z tworzywa sztucznego i ich zaczepów mocujących. | ||
1 | Wypnij górną okładzinę ramy okiennej (5) i zdejmij. | Klin montażowy wprowadzaj każdorazowo bezpośrednio przy zaczepach mocujących (strzałki). | |
Klin montażowy | |||
2 | Wypnij boczną okładzinę ramy okiennej (4) i zdejmij. | Klin montażowy wprowadzaj każdorazowo bezpośrednio przy zaczepach mocujących (strzałki). | |
Klin montażowy | |||
3 | Wypnij wnękę uchwytu awaryjnego odblokowania (3) z okładziny drzwi (1). | ||
4 | Wypnij lampę (2) i rozłącz elektryczne złącze. | ||
5 | Wypnij okładzinę listwy uchwytu (6) i zdejmij. | Klin montażowy wprowadzaj każdorazowo bezpośrednio przy zaczepach mocujących (strzałki). Montaż:Wprowadź występy ustalające w okładzinę drzwi (1) i wepnij okładzinę listwy uchwytu (6). | |
Klin montażowy | |||
6 | Wypnij okładzinę drzwi (1). | Wypinanie zacznij od prawej i lewej strony. Klin montażowy wprowadzaj każdorazowo bezpośrednio przy zaczepach mocujących (strzałki). | |
Klin montażowy | |||
7 | Zdejmij środkową okładzinę drzwi (1). | Montaż: Wymień zaczepy mocujące (strzałki). | |
8 | Montaż w odwrotnej kolejności. |
