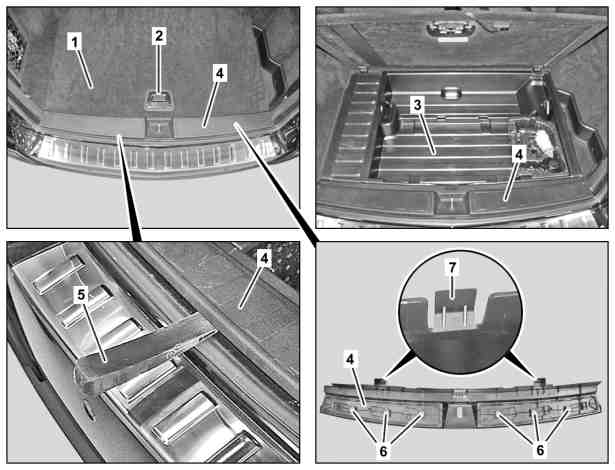

P68.30-3377-06
1 Klapa przestrzeni ładunkowej
2 Uchwyt
3 Podłoga przestrzeni ładunkowej
4 Okładzina środkowej części tyłu
5 Klin montażowy
6 Zaczepy
7 Zaczepy
| Wymontowanie, zamontowanie | ||
1 | Otwarcie drzwi tyłu nadwozia | ||
2 | Odblokuj klapę przestrzeni ładunkowej (1) przy uchwycie (2) i wyciągnij z pojazdu | ||
3 | Wyciągnij podłogę przestrzeni ładunkowej (3) z pojazdu | W przypadku pojazdów z kodem (U40) siatka zabezpieczająca w osłonie przestrzeni ładunkowej lub z kodem (550) hak holowniczy lub z kodem (669) koło zapasowe na obręczy stalowej lub z kodem (810) system sound | |
4 | Za pomocą klina montażowego (5) wypnij okładzinę środkowej części tyłu (4) przy zaczepach (6) | Montaż: Zaczepy (7) okładziny środkowej części tyłu (4) zaczep w okładzinę wnęki na koło zapasowe. | |
| |||
5 | Montaż w odwrotnej kolejności. |
Klin montażowy
110 589 03 59 00
