Wymontowanie i zamontowanie nakładki słupka B

Typ ar · temat 68.30 · wersja 0104 · 2019-09-19

Dotyczy: Typ 220.175/176/178 z kodem Z04 (Opancerzenie lekkie) Typ 220.175/176/178 z kodem Z07 (Opancerzenie B7 dla wersji z zabezpieczeniem specjalnym)

Umiejscowienie

Grupa funkcyjna 3 Nadwozie › 68 Wyposażenie wewnętrzne › 68.30 Wykładziny, rama ozdobna — Seria 220 (modele 175, 176, 178)

EinPAS 37 Wyposażenie wnętrza › 37.45 Okładzina › 37.45.30 Okładzina wnętrza/ przestrzeni pasażerskiej — Seria 220 (modele 175, 176, 178)

AR68.30-P-4700MC

Wymontowanie i zamontowanie nakładki słupka B

19.09.2019

Typ

220.175/176/178

z kodem Z04 (Opancerzenie lekkie)

Typ

220.175/176/178

z kodem Z07 (Opancerzenie B7 dla wersji z zabezpieczeniem specjalnym)

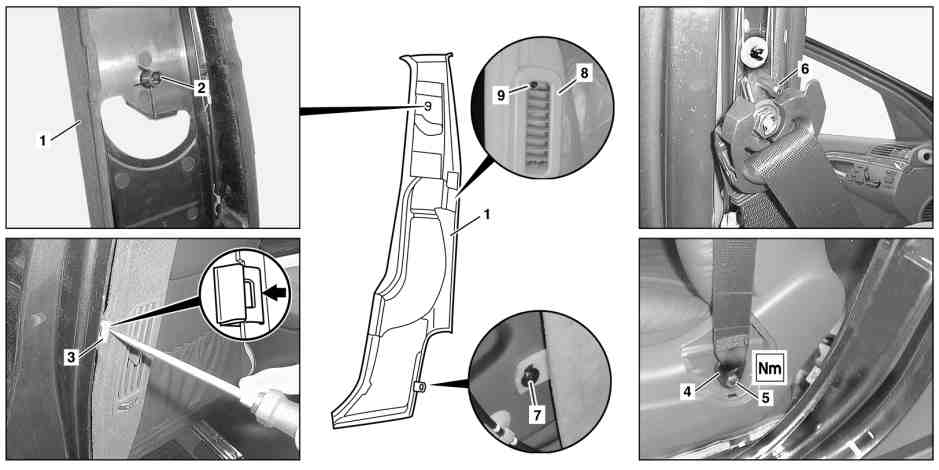

Wymontowanie i zamontowanie nakładki słupka B

P68.30-2397-09

1

Nakładka słupka B

4

Okucie zakończenia pasa bezpieczeństwa

7

Śruba

2

Mocowanie

5

Śruba

8

Osłona

3

Zacisk mocujący

6

Sworzeń

9

Śruba

Wymontowanie, zamontowanie

1

Wymontuj zawór regulacyjny podparcia lędźwiowego w oparciu tylnym fotela.

AR91.12-P-1670M

2

Wymontuj listwę progową drzwi przednich i tylnych.

Listwa progowa z tyłu jest przykręcona w obszarze zaworu regulacyjnego podparcia lędźwiowego.

3

Wykręć śrubę (9) i zdejmij osłonę (8).

4

Wykręć śrubę (7).

5

Zdejmij zabezpieczenie krawędzi w obszarze nakładki słupka B (1).

6

Wyciśnij nakładkę słupka B (1) z zacisków mocujących (3).

Zamontowanie: Wprowadź sworznie (6) w mocowanie (2) nakładki słupka B (1).

7

Wykręć śrubę (5) przy okuciu zakończenia pasa bezpieczeństwa (4).

Śruba do okucia zakończenia pasa bezpieczeństwa

*BA91.40-P-1001-01A

8

Wyciągnij taśmę pasa bezpieczeństwa z nakładki (1) i zdejmij nakładkę.

9

Montaż w odwrotnej kolejności

Pasy bezpieczeństwa/ napinacze pasów

Numer

Nazwa

Typ 220

BA91.40-P-1001-01A

Śruba do okucia zakończenia pasa bezpieczeństwa

Nm

30
