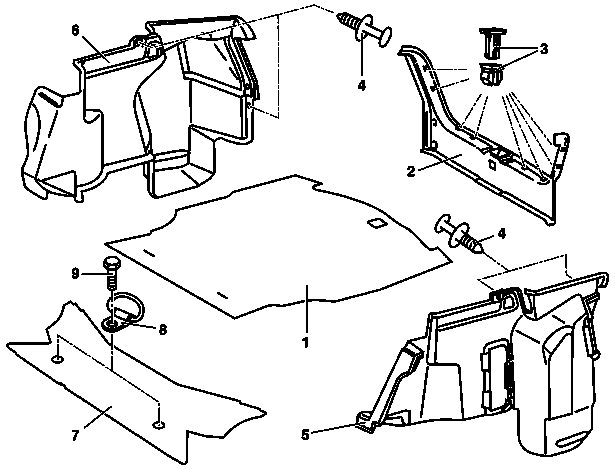

P68.30-2377-06
1 Wykładzina podłogi bagażnika
2 Wykładzina środkowej części tyłu na dole
3 Zaczep rozprężny
4 Zaczep wtykowy
5 Okładzina z lewej strony
6 Okładzina z prawej strony
7 Osłona za fotelem tylnym
8 Zaczep do mocowania ładunku
9 Śruba
| Wymontowanie, zamontowanie | ||
1 | Wyjmij wykładzinę podłogi bagażnika (1) | Przeprowadź zaczepy do mocowania ładunku (8) przez wykładzinę podłogi bagażnika (1) | |
2 | Wykręć śrubę (9) | z lewej i prawej strony. | |
Śruba zaczepu do mocowania ładunku w bagażniku z przodu. | |||
3 | Wyjmij zaczepu do mocowania ładunku (8) | z lewej i prawej strony. | |
4 | Wyjmij osłonę za fotelem tylnym (7) | ||
5 | Wypnij zaczepy rozprężne (3) | Zaczepy rozprężne w okładzinie środkowej części tyłu na dole (2). | |
6 | Wyjmij okładzinę środkowej części tyłu na dole (2) | ||
7 | Wypnij zaczepy wtykane (4) | Zaczepy wtykane na okładzinie z lewej strony. | |
8 | Wyjmij okładzinę z lewej strony (5) | ||
9 | Wypnij zaczepy wtykane (4) | Zaczepy wtykane na okładzinie z prawej strony. | |
10 | Wyjmij okładzinę z prawej strony (6) | ||
11 | Montaż w odwrotnej kolejności |
