Demontaż i montaż nakładki słupka A

AR68.30-D-4050M

Demontaż i montaż nakładki słupka A

31.05.2016

Typ

900, 906

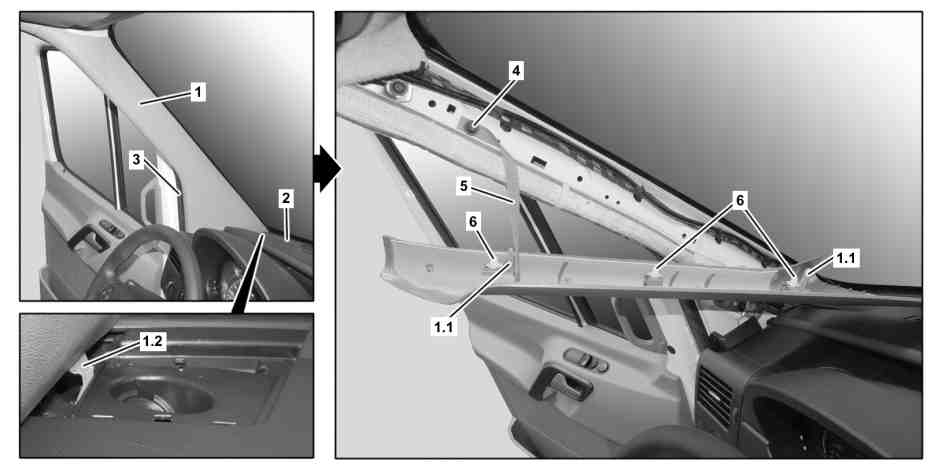

Przedstawiono na przykładzie typu 906 z kodem SH9 (nadokienna poduszka powietrzna kierowcy i pasażera)

1

Nakładka

3

Rama uszczelniająca

1.1

Prowadnica

4

Śruba

1.2

Prowadnica

5

Taśma mocująca

2

Osłona

6

Zaczepy mocujące



Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu

AH68.00-N-0001-01S



Wymontowanie

1

Wypnij i zdejmij osłonę (2).

 Klin długi

*115589035900

2.1

Wypnij nakładkę (1) z zaczepów mocujących (6), wysuń z prowadnicy (1.2) i zdejmij

Typ 900
Typ 906
oprócz kodu SH9 (Poduszka nadokienna po stronie kierowcy i pasażera z przodu)

2.2

Wypnij nakładkę (1) z zaczepów mocujących (6), wysuń z prowadnicy (1.2) i pozostaw zawieszoną na taśmie ochronnej (5)

Typ 906
z kodem SH9 (Poduszka nadokienna po stronie kierowcy i pasażera z przodu)

3

Wykręć śrubę (4) i zdejmij nakładkę (1).

Typ 906
z kodem SH9 (Poduszka nadokienna po stronie kierowcy i pasażera z przodu)

 Uwzględnij pozycję montażową taśmy ochronnej (5).



Sprawdzanie

4

Sprawdź zaczepy mocujące (6) pod kątem uszkodzeń.

W przypadku uszkodzenia



Wymień odpowiedni zaczep mocujący (6).



Zamontowanie

5

Ustaw taśmę ochronną (5) i przykręć śrubą (4)

Typ 906
z kodem SH9 (Poduszka nadokienna po stronie kierowcy i pasażera z przodu)

 Nie montuj skręconej taśmy ochronnej (5).

 Śruba nadokiennej poduszki powietrznej do słupka A

*BA91.60-N-1005-01A

6

Ustaw prowadnice (1.1, 1.2) nakładki (1) i zamontuj nakładkę (1)

 Typ 906
z kodem SH9 (Poduszka nadokienna po stronie kierowcy i pasażera z przodu)
Uwzględnij prawidłowe osadzenie taśmy ochronnej (5) za nakładką (1).

7

Zamontuj osłonę (2).

8

Ustaw ramę uszczelniająca (3) przy nakładce (1)

 Poduszka powietrzna

Numer

Nazwa

Typ 906

BA91.60-N-1005-01A

Śruba nadokiennej poduszki powietrznej do słupka A

Nm

4
