Demontaż i montaż okładziny ramy okiennej szyby bocznej

AR68.30-D-1500A

Demontaż i montaż okładziny ramy okiennej szyby bocznej

12.09.2018

Typ

906.657

z kodem PE4 (Kod master, bus DCAA firma Argen)

Przednia okładzina ramy okna w przestrzeni pasażerskiej

Typ

906.657

z kodem PE5 (Kod master BUS fotele na podeście f-y Argen)

Przednia okładzina ramy okna w przestrzeni pasażerskiej

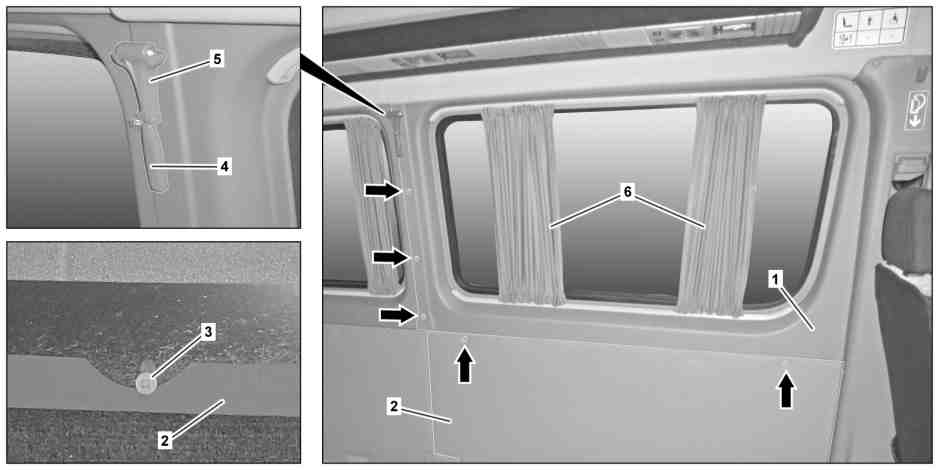

1

Okładzina ramy okna

4

Młotek awaryjny

Pfeil

Nakładka

2

Nakładka ściany bocznej

5

Wspornik

3

Zaczep mocujący

6

Zasłonki

Informacja rzeczowa

Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu

AH68.00-N-0001-01S

 

Wymontowanie, zamontowanie

1

Wymontuj zasłonki (6) z szynami z przedniej okładziny ramy okna (1)

AR68.50-D-5601A

2

Usuń plombę z młotka awaryjnego (4).

 Zamontowanie: Załóż plombę na młotek awaryjny (4).

3

Wyjmij młotek awaryjny (4) i zdemontuj wspornik (5).

4

Wypnij zaślepki (strzałki) i wykręć śruby znajdujące się pod spodem.

 Liczba zaślepek (strzałka) i śrub może być różna.

 Wypinacz

*452589016300

5

Wypnij nakładkę ściany bocznej (2) u góry i podważ.

 Zamontowanie: Sprawdź zaczepy mocujące (3) pod kątem uszkodzeń.

 Wypinacz

*452589016300

 Klin długi

*115589035900

Gdy zaczepy mocujące (3) są uszkodzone:



Wymień zaczepy mocujące (3).

6

Poluzuj i wyjmij okładzinę ramy okna (1)

 Wysuń okładzinę ramy okna (1) u góry pod okładziną dachu i z przodu pod nakładką słupka B.

7

Montaż w odwrotnej kolejności
