Typ | 906.657 |
z kodem P0E (Kod master Sprinter Tourer) | |
Typ | 906.657 |
z kodem P0F (Kod Master Sprinter Tourer 19+1 kraj) | |
Typ | 906.657 |
z kodem P0G (Kod master Sprinter Tourer 16+1) | |
Typ | 906.657 |
z kodem P0H (Kod master Sprinter Tourer 19+1) | |
Typ | 906.657 |
z kodem PE4 (Kod master, bus DCAA firma Argen) | |
Typ | 906.657 |
z kodem PE5 (Kod master BUS fotele na podeście f-y Argen) |
D91.21-0054-09
Przedstawiono z kodem PE4 (masterkod Bus DCAA firma Argen) |
1 | Śruby | 2 | Nakładka | 3 | Nakrętki |

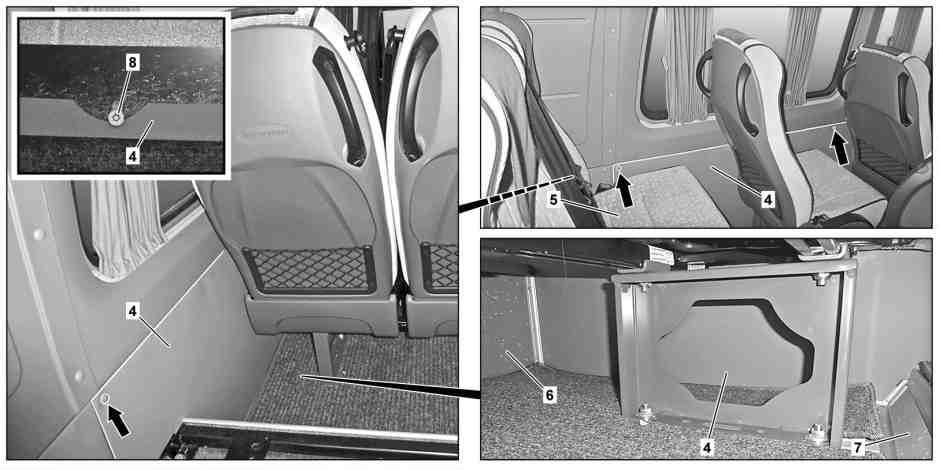

D68.30-2453-09
Na przykładzie lewej strony pojazdu, z kodem PE4 (Mastercode Bus DCAA firma Argen) |
4 | Okładzina ściany bocznej | 5 | Poduszka fotela | 8 | Zaczepy mocujące |
Informacja rzeczowa | Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu | ||
| Wymontowanie, zamontowanie | ||
1 | Maty podłogowe w obszarze nakładki (2) odłóż z boku. | ||
2 | Otwórz drzwi tyłu nadwozia. | Typ 906.657 | |
3 | Matę antypoślizgową w bagażniku odłóż na bok. | Typ 906.657 | |
4 | Wymontuj nakładkę (2). | Typ 906.657 | |
W tym celu przytrzymaj nakrętki (3) i wykręć śruby (1) z okładziny (2). | |||
5 | Wymontuj właściwą poduszkę fotela (5) na zewnątrz z kanapy pasażerskiej. | ||
6 | Wymontuj osłony (strzałki) właściwej okładziny ściany bocznej (4). | Pod osłonami (strzałki) znajdują się śruby okładziny ściany bocznej (4). | |
Wypinacz | |||
7 | Wykręć śruby właściwej okładziny ściany bocznej (4). | ||
8 | Wymontuj daną nakładkę ściany bocznej (4). | W tym celu wypnij okładzinę ściany bocznej (4). | |
Zamontowanie: Sprawdź odpowiednie zaczepy mocujące (8) pod kątem uszkodzeń. | |||
Klin długi | |||
Wypinacz | |||
W razie nieprawidłowości | |||
| |||
Uszkodzone zaczepy mocujące (8) wymień na nowe. | |||
9 | Montaż w odwrotnej kolejności. |
115 589 03 59 00
Klin długi
452 589 01 63 00
Wypinacz
Powiązane dokumenty
- ah6800n000101s Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu
- ar9121d4502a Demontaż i montaż poduszki fotela pasażera
