Demontaż i montaż nakładki ściany bocznej

Typ ar · temat 68.30 · wersja 0101 · 2015-02-13

Dotyczy: TYP 906.657 z KODEM PE4 (Kod master, bus DCAA firma Argen) Przednia okładzina ściany bocznej w przestrzeni pasażerskiej TYP 906.657 z KODEM PE5 (Kod master BUS fotele na podeście f-y Argen) Przednia okładzina ściany bocznej w przestrzeni pasażerskiej'

Umiejscowienie

Grupa funkcyjna 3 Nadwozie › 68 Wyposażenie wewnętrzne › 68.30 Wykładziny, rama ozdobna — Seria 906 (modele 657)

EinPAS 37 Wyposażenie wnętrza › 37.45 Okładzina › 37.45.33 Okładzina ściany bocznej — Seria 906 (modele 657)

AR68.30-D-1450AB

Demontaż i montaż nakładki ściany bocznej

27.11.2014

TYP

906.657

z KODEM PE4 (Kod master, bus DCAA firma Argen)

Przednia okładzina ściany bocznej w przestrzeni pasażerskiej

TYP

906.657

z KODEM PE5 (Kod master BUS fotele na podeście f-y Argen)

Przednia okładzina ściany bocznej w przestrzeni pasażerskiej

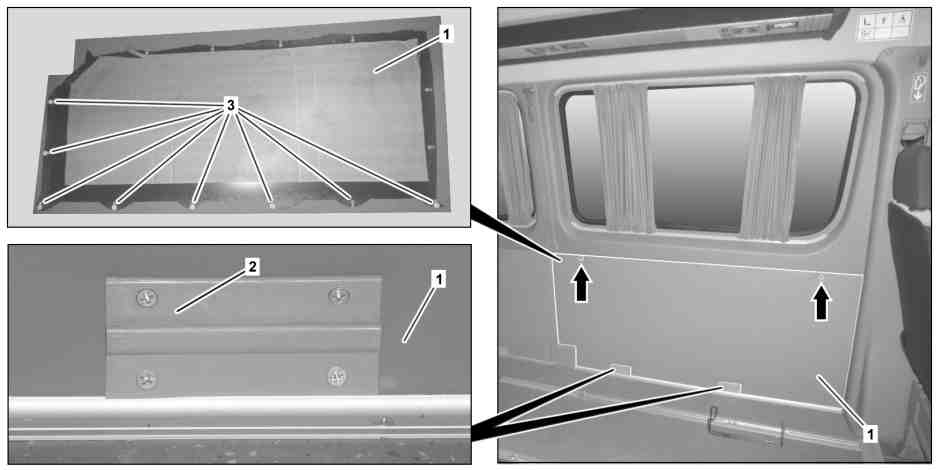

Demontaż i montaż nakładki ściany bocznej

D68.30-2451-09

1

Nakładka ściany bocznej

3

Zaczepy

2

Wspornik

Pfeil

Nakładka

Wskazówki dotyczące wykonywania prac naprawczych we wnętrzu pojazdu

AH68.00-N-0001-01S

Wymontowanie, zamontowanie

1

Wymontuj dodatkowy wymiennik ciepła w przestrzeni pasażerskiej


TYP 906.657 z kodem H12 (układ dodatkowego ogrzewania wodą)

AR83.60-D-7215C

2

Zdemontuj przedni i środkowy wspornik (2) z przedniej okładziny ściany bocznej (1)

3

Wypnij nakładki (strzałki) i wykręć śruby znajdujące się pod spodem.

Wypinacz

*452589016300

4

Wypnij i zdejmij przednią okładzinę ściany bocznej (1)

Zamontowanie: Sprawdź zaczepy mocujące (3) pod kątem uszkodzeń.

Wypinacz

*452589016300

Klin długi

*115589035900

Jeśli zaczepy mocujące (3) są uszkodzone:

Wymień zaczepy mocujące (3).

5

Montaż w odwrotnej kolejności

Demontaż i montaż nakładki ściany bocznej
Demontaż i montaż nakładki ściany bocznej

452 589 01 63 00

Wypinacz

115 589 03 59 00

Klin długi
