ar6420d573101f
Separating end plate
Typ ar · temat 64.20 · wersja 0100 · 2013-05-17
Dotyczy: MODEL 909
Niedostępne w języku „pl”; wyświetlono w języku Angielski.
Umiejscowienie
Grupa funkcyjna 3 Nadwozie › 64 Ściana tylna i tył pojazdu › 64.20 Tył pojazdu — Seria 909
EinPAS 35 Karoseria/ rama/ elementy domontowane › 35.31 Ściana tylna/ tył pojazdu › 35.31.30 Ściana tylna/ tył pojazdu — Seria 909
AR64.20-D-5731-01F
| Separating end plate
|
|
|
1

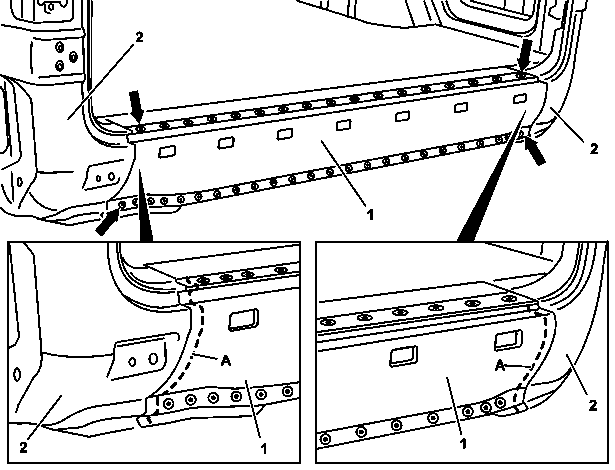

| Cut out spot welds on end panel (1) with spot weld milling cutter (arrows).
|
2
| Separate end panel (1) along separation lines (A) at both corner pillar panelings (2).
|
