AR14.30-P-7255RX | Demontaż i montaż zaworu przełączającego pompy powietrznej | 9.1.06 |
SILNIK 272, 273 w TYPIE 230

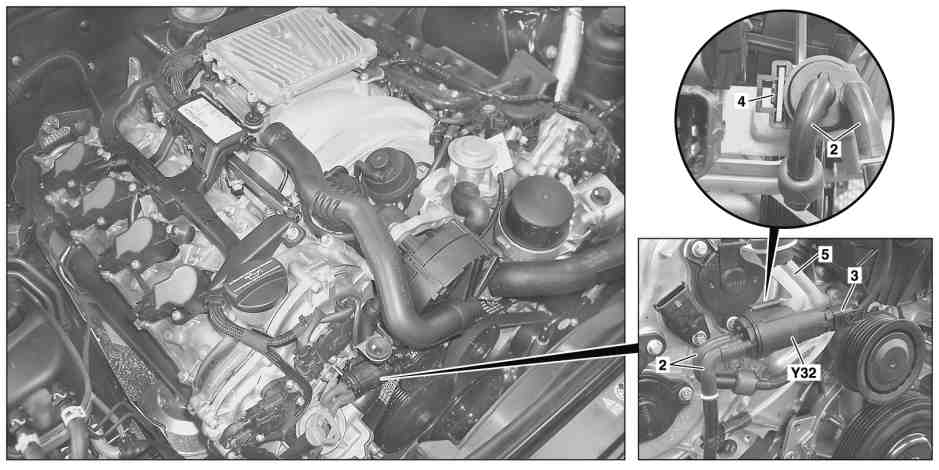

P14.30-2147-09
2 Przewód pneumatyczny
3 Elektryczne złącze wtykowe
Y32 Zawór przełączający pompy powietrznej
4 Zaczep blokady
5 Wspornik
| Wymontowanie, zamontowanie | ||
1 | Przekręć kluczyk w stacyjce w położenie "0". | W pojazdach z Keyless-Go, kod 889: naciskaj przycisk Start-Stop aż do wyłączenia zapłonu. Usuń kartę Keyless-Go lub kluczyk z pilotem z pojazdu i odłóż poza zasięg nadawania (co najmniej 2 m). | |
2 | Wymontuj przednią osłonę silnika. | Patrz: | |
Demontaż obudowy filtra powietrza | |||
3 | Odłącz przewody pneumatyczne (2) od zaworu przełączającego (Y32). | ||
4 | Odłącz elektryczne złącze (3) od zaworu przełączającego (Y32). | ||
5 | Unieś zaczep blokady (4) i zdejmij zawór przełączający (Y32) ze wspornika (5). | ||
6 | Montaż w odwrotnej kolejności |
Powiązane dokumenty
- ar0910p1150rx Demontaż i montaż obudowy filtra powietrza
