AR09.20-S-1313SE | Demontaż i montaż siłownika układu zamykania kanałów ssących | 16.8.10 |
SILNIK 642 w TYPIE 639

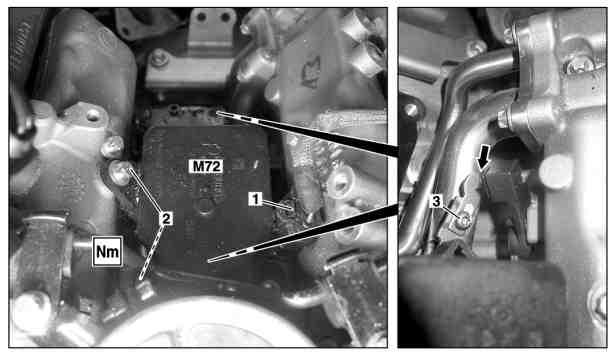

S09.20-4505-05
Na rysunku przedstawiono silnik 642.9
1 Elektryczne złącze
2 Śruby
3 Dźwignia
M72 Siłownik układu zamykania kanałów ssących
S09.20-4511-05
Na rysunku przedstawiono silnik 642.8
4 Śruby
5 Elektryczne złącze
6 Elektryczne złącze
7 Kanał przewodów
Wskazówki odnośnie zmian
| Wymontowanie, zamontowanie | ||
1 | Wymontuj króciec doprowadzania oleju do turbosprężarki. | ||
2 | Rozłącz złącze elektryczne (1). | Tylko w wypadku silnika 642.9 | |
3 | Wykręć śruby (4). | Tylko w wypadku silnika 642.8 | |
4 | Rozłącz elektryczne złącza (5, 6). | Tylko w wypadku silnika 642.8 | |
5 | Kanał przewodów (7) odłóż na bok. | Tylko w wypadku silnika 642.8 | |
6 | Wykręć śruby (2). | | |
7 | Wymontuj siłownik układu wyłączania kanałów ssących (M72). | W tym celu odczep obie dźwignie (3) (strzałka). Dźwignie (3) pozostają przy siłowniku układu wyłączania kanałów ssących (M72). | |
Montaż: Wymień elementy zamykające. | |||
8 | Montaż w odwrotnej kolejności. |
Kolektor ssący
Powiązane dokumenty
- ar0940s6023se Montaż i demontaż króćca doprowadzania oleju do turbosprężarki
