Tighten Common Rail Direct Injection high-pressure lines

Typ ar · temat 07.16 · wersja 0101 · 2020-07-07

Dotyczy: Engine 654 in model 118, 177, 247

Niedostępne w języku „pl”; wyświetlono w języku Angielski.

Umiejscowienie

Grupa funkcyjna 1 Silnik › 07 Przygotowanie mieszanki › 07.16 Wysokoprężny układ wtryskowy Common-Rail — Seria 118 · Seria 177 · Seria 247 · Seria 654

EinPAS 15 Silnik › 15.45 Sterowanie pracą silnika › 15.45.13 Przewód sztywny/elastyczny/zawór — Seria 118 · Seria 177 · Seria 247 · Seria 654

AR07.16-P-0001-01MFF

Tighten Common Rail Direct Injection high-pressure lines

Note on calculation of tightening torque when using insertion or socket tools with various effective lengths

AH00.00-P-0015-01CW

Engine

654 in model 118, 177, 247

Common rail diesel injection system

Number

Designation

Engine 654

BA07.16-P-1002-04A

Union nut, pressure line to rail

Nm

27

Common rail diesel injection system

Number

Designation

Engine 654

BA07.16-P-1003-04A

Union nut, pressure line to injector/high-pressure pump

Nm

33

Tighten Common Rail Direct Injection high-pressure lines
Tighten Common Rail Direct Injection high-pressure lines

000 589 68 03 00

Box wrench bit

454 589 00 03 00

Open double hexagon box wrench

Tighten Common Rail Direct Injection high-pressure lines

1

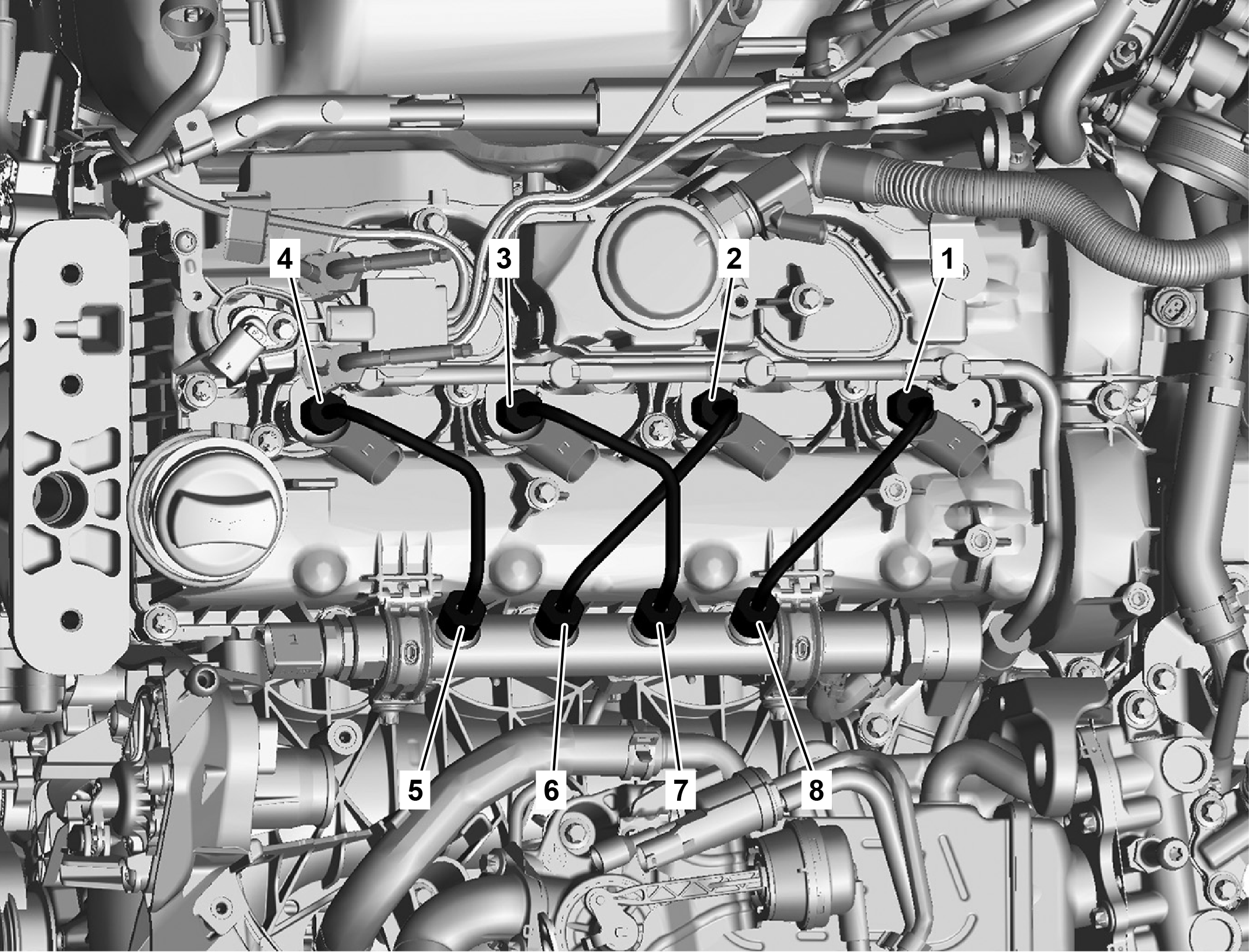

Tighten union nuts (1, 2, 3, 4, 5, 6, 7, 8) lightly by hand.



2

Tighten union nuts (1, 2, 3, 4, 5, 6, 7, 8) in the numerical sequence.


P07.16-A024-06
