중앙 발공간 커버 탈, 장착

AR68.30-D-1320A

중앙 발공간 커버 탈, 장착

13.09.2016

모델

900, 906

모델 906(코드 H00(승객실 측 온풍 덕트) 포함)을 예로 들어 설명함

1

중앙 발공간 커버

7

커버

2

운전석 측 플로어 커버

8

나사

3

커버

9

댐핑재

4

차량 공구 키트 커버

10

나사

5

조수석 측 플로어 커버

11

볼트

6

댐핑재

특수 지침

차량 승객실에서의 정비 작업 실행 지침

AH68.00-N-0001-01S

 

탈, 장착

1

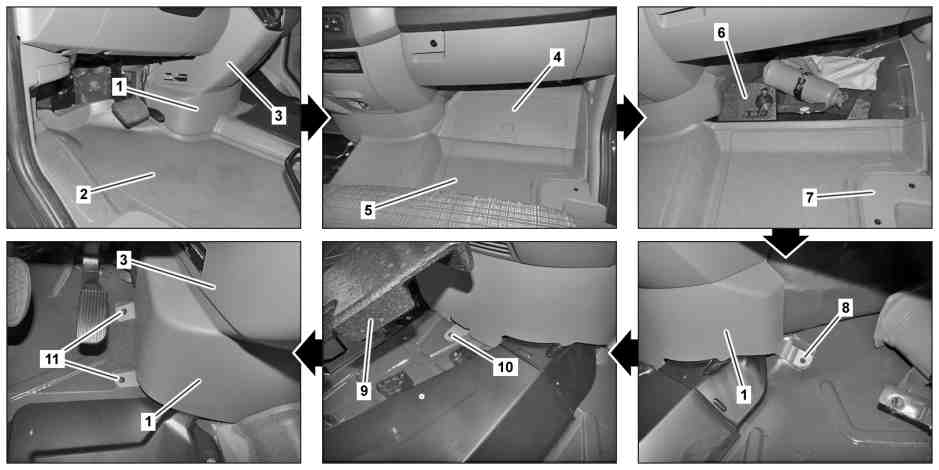

운전석 측 플로어 커버(2)를 탈거하십시오.

AR68.20-D-2050A

2

차량 공구 키트 커버(4)를 탈거하십시오.

3

댐핑재(6)를 탈거하십시오.

4

커버(7)를 탈거하십시오.

5

조수석 측 플로어 커버(5)를 뒤쪽으로 접으십시오.

6

볼트(8)를 풀어 빼십시오.

7

볼트(11)를 풀어 빼십시오.

8

댐핑재(9)를 들어 빼내십시오.

모델 906
코드 H00 포함 (온풍 덕트, 승객실)

9

볼트(10)를 풀어 빼십시오.

10

중앙 발공간 커버(1)를 커버(3)에서 뒤쪽으로 당겨 떼어내십시오.

 장착: 커버(3)에 중앙 발공간 커버(1)가 올바르게 장착되도록 유의하십시오.

11

장착은 탈거의 역순으로 진행하십시오.
