SM72.20-D-0009A | Riparare il portellone posteriore dietro la cerniera inferiore | 15.11.11 |
TIPO 906.6 /7
D72.20-1214-06
N. di lavoro dei testi di lavoro ovvero dei testi standard e tempi indicativi
Categoria | N. di lavoro | Testo di lavoro | N. danno | Parola chiave |
N | 721018 | Riparare la porta posteriore dietro la cerniera inferiore, posizione: .... | 74A0007 | |
N | 721019 | Riparare (entrambi) i portelloni posteriori dietro la cerniera inferiore | 74A0007 |
| Smontare | ||
1 | Smontare le porte posteriori | Svitare la cerniera inferiore dal portellone posteriore. | |

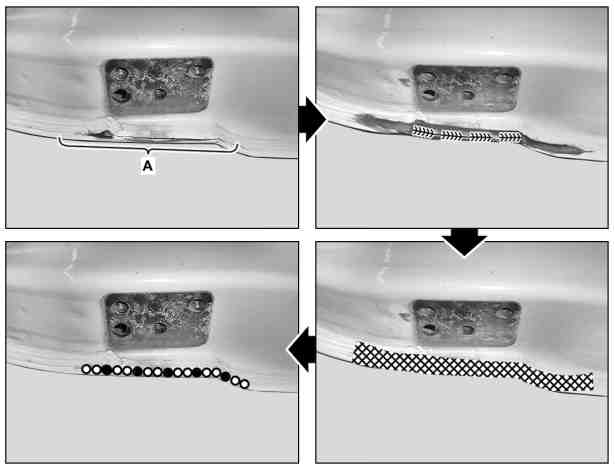

2 | Rimuovere il cordone di saldatura dietro il collegamento cerniera inferiore (settore A) | ||
3 | Verificare se il punto danneggiato presenta corrosione | In caso di corrosione avanzata, che si è già estesa tra lo strato esterno della porta e il telaio della porta, è necessario sostituire il portellone posteriore, altrimenti proseguire con la fase di lavoro 4. | |
4 | Eliminare la corrosione | ||
5 | Saldare tra loro lo strato esterno e il telaio della porta | Quattro cordoni di saldatura di rispettivamente 1 cm. | |
6 | Dare la mano di fondo alla zona di riparazione | Vanno impiegati i primer ed i riempitivi dei partner di vernici approvati nei sistemi di garanzia. Attenersi alle prescrizioni di lavorazione e alle avvertenze sul prodotto come indicate dal produttore. vedi Intranet "After Sales Lacktechnik" (Tecnica di verniciatura After Sales) http://paintmanual.daimlerchrysler.com o vedi Internet "OPEN-AFTER-SALES" http://open.aftersales.daimler.com | |
7 | Applicare e appiattire il cordone di saldatura | Sigillante | |
8 | Verniciare la zona di riparazione | Vanno impiegati i primer ed i riempitivi dei partner di vernici approvati nei sistemi di garanzia. Attenersi alle prescrizioni di lavorazione e alle avvertenze sul prodotto come indicate dal produttore. vedi Intranet "After Sales Lacktechnik" (Tecnica di verniciatura After Sales) http://paintmanual.daimlerchrysler.com o vedi Internet "OPEN-AFTER-SALES" http://open.aftersales.daimler.com | |
9 | Effettuare il trattamento protettivo dei corpi scatolati | Pistola combinata ad aria compressa per la nebulizzazione (anticorrosivo) | |
Cera MB per il trattamento protettivo di corpi scatolati, 1 litro | |||
| Montare | ||
9 | Montare le porte posteriori | ||
10 | Regolare le porte posteriori | Dopo la regolazione, ritoccare con un pennello la verniciatura nell'area intorno alle cerniere. |
Materiali per la riparazione
Numero | Denominazione | N. di ordinazione |
BR00.45-Z-1003-01A | Sigillante bianco 310 ml, foglio dati 6069.20 | A 001 989 63 20 |
BR00.45-Z-1003-05A | Trattamento protettivo dei corpi scatolati, senza solventi (confezione da 1l) | A 000 986 72 70 05 |
Documenti citati
- ar7220d1032e Regolare il portellone posteriore
- ar7220d1901f Portellone posteriore - smontaggio e montaggio
