SM72.20-D-0006A | Applicare a posteriori il cordone di tenuta mancante sulla porta posteriore dietro la cerniera della porta posteriore | 21.10.11 |
TIPO 906.6## 1A a partire da 968787 fino a 982879,
906.6## 2A a partire da 962440 fino a 982363
D72.20-1212-02
D72.20-1213-11
N. di lavoro dei testi di lavoro ovvero dei testi standard e tempi indicativi
Categoria | N. di lavoro | Testo di lavoro | N. danno | Parola chiave |
N | 026561 | Chiudere a posteriori a tenuta la giunzione sulla porta posteriore dietro la cerniera della porta posteriore | 98 900 60 | ABDICHTHKS |
| Smontaggio, montaggio | ||
Pericolo! | Pericolo di lesioni dovute allo schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi e sul tetto scorrevole | Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento. | |
Per l'identificazione dei veicoli interessati, prestare assolutamente attenzione alla giusta lettera d'identificazione al centro del n. di telaio, in quanto dalla misura sono interessati esclusivamente i veicoli con la lettera d'identificazione "A". | |||
Vanno impiegati i primer ed i riempitivi dei partner di vernici approvati nei sistemi di garanzia. Attenersi alle prescrizioni di lavorazione e alle avvertenze sul prodotto come indicate dal produttore. vedi Intranet "After Sales Lacktechnik" (Tecnica di verniciatura After Sales) http://paintmanual.daimlerchrysler.com o vedi Internet "OPEN-AFTER-SALES" http://open.aftersales.daimler.com | |||
1 | Aprire le porte posteriori | ||

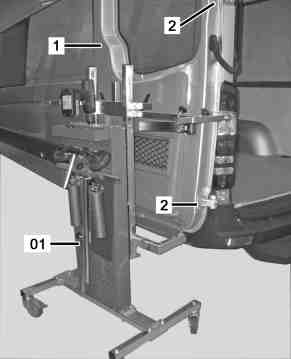

2 | Montare il dispositivo di sollevamento/bloccaggio multifunzione (01) sulla porta posteriore (1) e mantenere la porta posteriore in posizione di montaggio | Dispositivo multifunzione di sollevamento e di bloccaggio | |
3 | Svitare le viti (2) delle cerniere superiori ed inferiori della porta posteriore | ||
4 | Ruotandole, allontanare la cerniera superiore e quella inferiore | ||

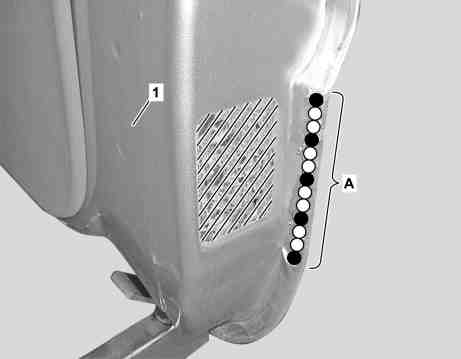

5 | Pulire la piegatura della lamiera (zona A) dietro le cerniere | ||
6 | Applicare il cordone di tenuta | Sigillante | |
7 | Pulire la superficie di contatto delle cerniere (zona tratteggiata) sulla porta posteriore (1), coprire le zone adiacenti con nastro e applicare la mano di fondo | ||
8 | Con un pennello, verniciare il cordone di tenuta nel colore del veicolo | ||
9 | Avvitare le cerniere | Stringere leggermente le cerniere, in quanto esse verranno serrate solo dopo la regolazione. | |
10 | Ripetere le fasi di lavoro da 2 a 9 sulla seconda porta posteriore | ||
11 | Regolare le porte posteriori | Dopo la regolazione, ritoccare con un pennello la verniciatura nell'area intorno alle cerniere. |
Materiali per la riparazione
Numero | Denominazione | N. di ordinazione |
BR00.45-Z-1003-01A | Sigillante bianco 310 ml, foglio dati 6069.20 | A 001 989 63 20 |
Documenti citati
- ar7220d1032e Regolare il portellone posteriore
- as0000z001101a Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole
