sm6830p0001ka

Montare le barre di fissaggio del padiglione interno sulla centina della capote

Tipo sm · tema 68.30 · versione 0103 · 2003-06-18

Valido per: TIPO 208.4

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 208 (modelli 4**)

EinPAS 38 Sistema tetto › 38.20 Capote/tetto coupé/tetto rigido ripiegabile › 38.20.30 Capote/intelaiatura della capote — Serie 208 (modelli 4**)

EinPAS 45 Dati/informazione › 45.20 Informazione/misure › 45.20.40 Misure del Servizio Assistenza — Serie 208 (modelli 4**)

SM68.30-P-0001KA

Montare le barre di fissaggio del padiglione interno sulla centina della capote

11.9.98

TIPO 208.4

Montare le barre di fissaggio del padiglione interno sulla centina della capote

P68.30-2058-04

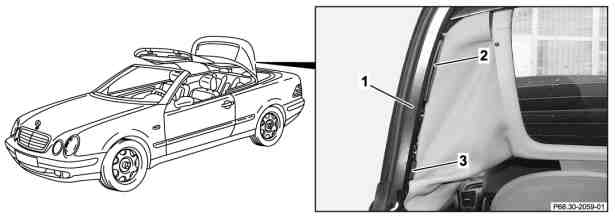

E’ rappresentato solo il lato sinistro della vettura
1 Centina capote
2 Barra di fissaggio lunga
3 Barra di fissaggio corta

N. di lavoro dei testi di lavoro o dei testi standard e tempi indicativi

Settore

N. lav.

Testo di lavoro

P

023165

LAVORI: MONTAGGIO SUCCESSIVO DELLE BARRE DI FISSAGGIO POSTERIORI DEL PADIGLIONE INTERNO (CAPOTE) LATO SINISTRO E DESTRO N. DANNO: 00 901 31 3 UL/0,3 ore

Pos. figura, ecc.

Istruzioni di lavoro

1

Portare la centina della capote in posizione verticale

2, 3

Inserire le barre di fissaggio a sinistra e a destra fino alla battuta nella scanalatura della centina della capote (1)

*110589035900

Montare le barre di fissaggio del padiglione interno sulla centina della capote

Cuneo di montaggio

110 589 03 59 00

Avvertenze per l'ordinazione dei pezzi

No. categ.

Denominazione

Quantità

208 778 20 29

Barra di fissaggio corta

2

208 778 21 29

Barra di fissaggio lunga

2
