SM54.15-D-0004A | Controllare la data di produzione del modulo fusibili e relè (SRM) | 14.2.07 |
TIPO 906.6## /7## ## da 144637 fino a 150636 con MOTORE 646, 642

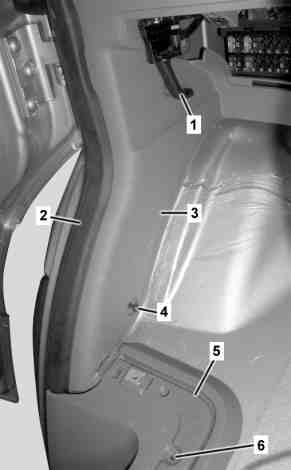

1 Leva
2 Guarnizione porta
3 Rivestimento vano gambe
4 Vite
5 Rivestimento di ingresso
6 Vite
D68.30-2405-03
D54.15-1134-01
11 Guarnizione porta
12 Numero di serie
13 SAM
21 Perni di fissaggio
22 Gancio
23 SAM
24 Modulo fusibili e relè
25 Scatola fusibili
D54.15-1135-01
N. di lavoro dei testi di lavoro o dei testi standard
Categoria | N. di lavoro | Testo di lavoro | N. danno | Parola chiave |
Dato | 026214 | Controllare la data di produzione del modulo fusibili e relè (SRM) | 5494075 | SRM |
Dato | 026215 | Sostituire il modulo fusibili e relè (SRM) | 5494075 | SRM |
| Smontaggio, montaggio | ||
1 | Smontare il listello di copertura sopra il supporto entrata (5) | ||
2 | Smontare la copertura sulla plancia portastrumenti lato sinistro sotto il diffusore d'aria | ||
3 | Rimuovere il cappuccio di copertura davanti al modulo fusibili e relè (24) | ||
4 | Svitare la leva del tirante del cofano motore | ||
5 | Svitare la vite (6). | ||
6 | Smontare il rivestimento del vano gambe a sinistra | Svitare la vite (4) e togliere le clip. | |
Sollevare un po' il supporto entrata per allentare la linguetta del rivestimento del vano piedi. | |||
7 | Staccare i connettori a spina sul lato anteriore del modulo fusibili e relè (24) | ||
8 | Sganciare il gancio (22) dal modulo fusibili e relè (24) | ||
9 | Staccare il modulo fusibili e relè (24) dai perni di fissaggio (21) e smontarlo verso il basso | ||
10 | Rilevare la data di produzione (12) | La data di produzione (12) si trova in alto sul modulo fusibili e relè (24). | |
Eseguire le fasi di lavoro 11 e 12 solo se la data di produzione è il 05., 06., 11., 12. o 13.12.2006. | |||
11 | Staccare i connettori a spina sul lato posteriore del modulo fusibili e relè (24) | ||
12 | Smontare il modulo fusibili e relè (24) insieme al SAM | Montare il SAM, tutti i fusibili e i relè sul nuovo modulo fusibili e relè (24) | |
13 | Montaggio in successione inversa |
Avvertenze per l'ordinazione dei ricambi
N. categorico | Denominazione | Q.tà |
A 906 545 04 01/05 | Modulo fusibili e relè | 1 |
