D83.00-A005-79

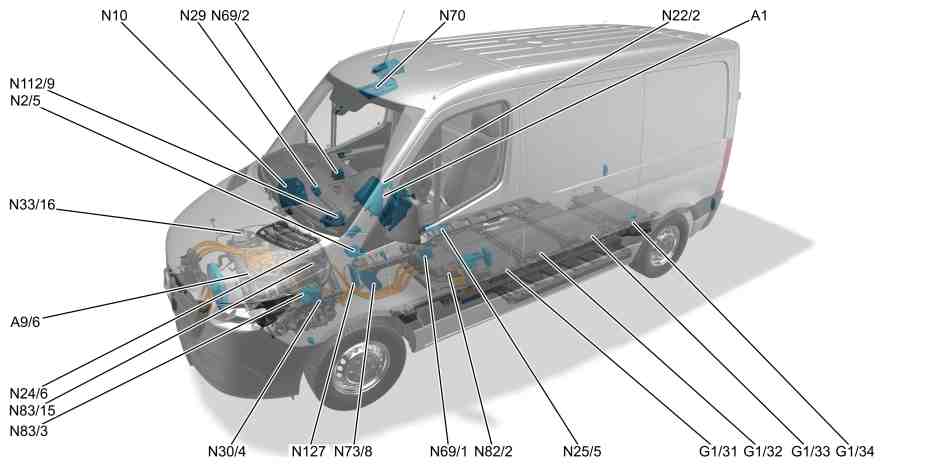

Panoramica componenti di sistema |
A1 | Strumento combinato | N30/4 | Centralina di comando ESP® | |
A9/6 | Compressore del fluido refrigerante elettrico | N33/16 | Centralina di comando riscaldatore supplementare PTC ad alto voltaggio | |
G1/31 | Batteria ad alto voltaggio 1 | N69/1 | Centralina di comando porta del conducente | |
G1/32 | Batteria ad alto voltaggio 2 | N69/2 | Centralina di comando porta passeggero anteriore | |
G1/33 | Batteria ad alto voltaggio 3 | N70 | Centralina di comando unità di comando sul tetto (DBE) | |
G1/34 | Batteria ad alto voltaggio 4 (con codice E4T (Batteria ad alto voltaggio (47 kWh))) | N73/8 | Centralina di comando blocchetto di accensione elettronico (EZS) | |
N2/5 | Centralina di comando Supplemental Restraint System (SRS) | N82/2 | Centralina di comando sistema di gestione della batteria | |
N10 | Centralina di comando SAM | N83/3 | Centralina di comando convertitore CC/CC | |
N22/2 | Apparecchiatura di controllo e di comando climatizzatore automatico | N83/15 | Caricabatteria a corrente alternata per batteria ad alto voltaggio | |
N24/6 | Unità di collegamento ricarica corrente continua | N112/9 | Centralina di comando HERMES | |
N25/5 | Centralina di comando riscaldamento del sedile lato guida (con codice H16 (riscaldamento del sedile per conducente)) | N127 | Centralina di comando organi della trasmissione | |
N29 | Regolatore elettronico ventilatore |
D83.00-A006-79

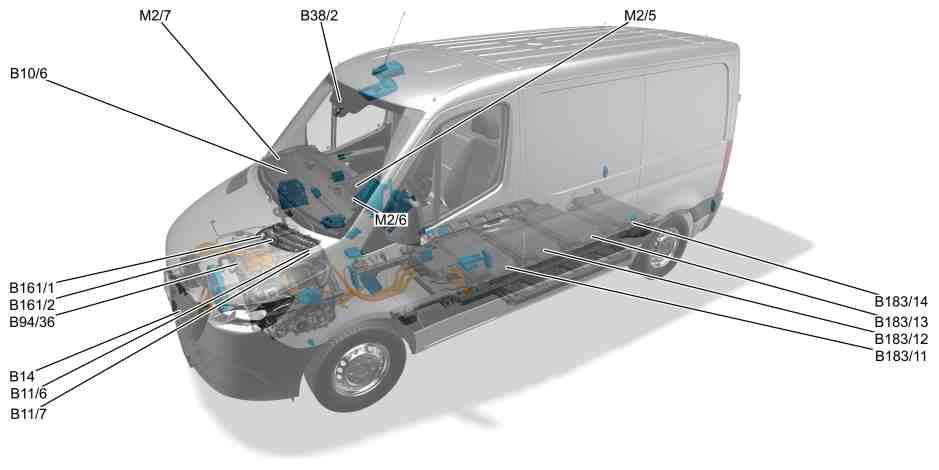

Panoramica dei sensori |
B10/6 | Sensore di temperatura dell'evaporatore | B183/11 | Sensore di temperatura batteria ad alto voltaggio 1 | |
B11/6 | Sensore di temperatura circuito del liquido di raffreddamento a bassa temperatura 1 | B183/12 | Sensore di temperatura batteria ad alto voltaggio 2 | |
B11/7 | Sensore di temperatura circuito del liquido di raffreddamento bassa temperatura 2 | B183/13 | Sensore di temperatura batteria ad alto voltaggio 3 | |
B14 | Sensore della temperatura esterna | B183/14 | Sensore di temperatura batteria ad alto voltaggio 4 (con codice E4T (Batteria ad alto voltaggio (47 kWh))) | |
B38/2 | Sensore di pioggia e di luce | M2/5 | Servomotore sportello aria fresca/aria di ricircolo | |
B94/36 | Sensore di temperatura condensatore | M2/6 | Servomotore sportello aria miscelata, lato sinistro | |
B161/1 | Sensore di pressione e temperatura radiatore | M2/7 | Servomotore sportello aria miscelata, lato destro | |
B161/2 | Sensore di pressione e temperatura condensatore |

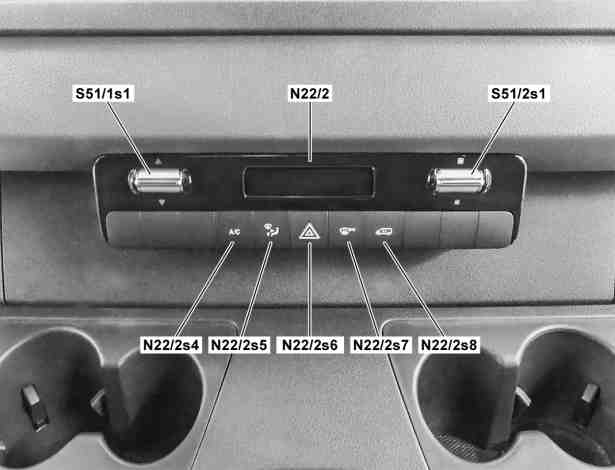

Apparecchiatura di controllo e di comando climatizzatore automatico |
N22/2 | Apparecchiatura di controllo e di comando climatizzatore automatico |
N22/2s4 | Tasto "A/C" |
N22/2s5 | Tasto distribuzione dell'aria |
N22/2s6 | Tasto lampeggio di emergenza |
N22/2s7 | Tasto sbrinatura |
N22/2s8 | Tasto per l'aria di ricircolo |
S51/1s1 | Pulsante livelli di riscaldamento |
S51/2s1 | Pulsante livelli di riscaldamento |
D83.00-A004-06
Documenti citati
- gf8300d0995te Indice della descrizione del funzionamento climatizzazione veicolo elettrico
