gf4635p000201mcc

Sterzo elettrico - Disposizione dei componenti

Tipo gf · tema 46.35 · versione 0102 · 2012-03-27

Valido per: TIPO 451.3 /4 (eccetto 451.391 /491) con CODICE (V26) Servosterzo EPS (FFO)

Collocazione

Gruppo funzionale 2 Telaio › 46 Sterzo › 46.35 Sterzo elettrico — Serie 451 (modelli 300, 301, 330, 331, 332, 333, 334, 380, 390, 392, 400, 401, 431, 432, 433, 480, 490, 492)

EinPAS 22 Sterzo › 22.15 Servosterzo › 22.15.1 Informazione basilare — Serie 451 (modelli 300, 301, 330, 331, 332, 333, 334, 380, 390, 392, 400, 401, 431, 432, 433, 480, 490, 492)

GF46.35-P-0002-01MCC

Sterzo elettrico - Disposizione dei componenti

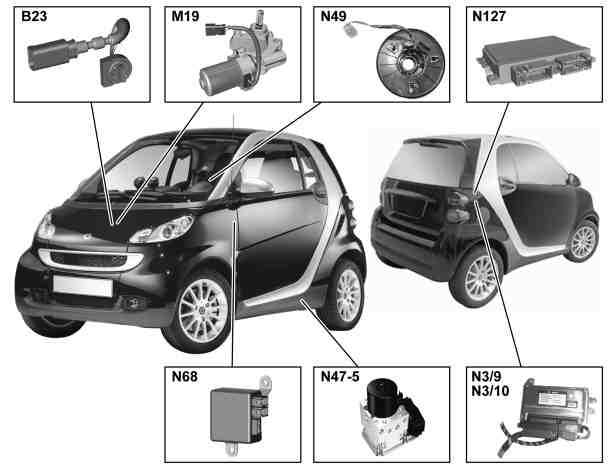

Sterzo elettrico - Disposizione dei componenti

P46.35-2027-06

B23 Sensore di coppia servosterzo

M19 Motorino servosterzo

N3/9 Centralina di comando CDI (per motore 660.9)

N3/10 Centralina di comando ME (per motore 132.9)

N47-5 Centralina di comando ESP

N49 Sensore di sterzata

N68 Centralina di comando servosterzo

N127 Centralina di comando organi della trasmissione
(nel tipo 451.390/490)
