Servosterzo elettrico (ES), interconnessione dei componenti

Tipo gf · tema 46.35 · versione 0102 · 2005-08-09

Valido per: TIPO 169.0 /3, 245.2 fino a 30.11.05 con MOTORE 266 fino a 30.11.05

Collocazione

Gruppo funzionale 2 Telaio › 46 Sterzo › 46.35 Sterzo elettrico — Serie 169 (modelli 0**, 3**) · Serie 245 (modelli 2**)

EinPAS 22 Sterzo › 22.15 Servosterzo › 22.15.1 Informazione basilare — Serie 169 (modelli 0**, 3**) · Serie 245 (modelli 2**)

Valido anche per motori/cambi: 266 ***

GF46.35-P-0001-01AK

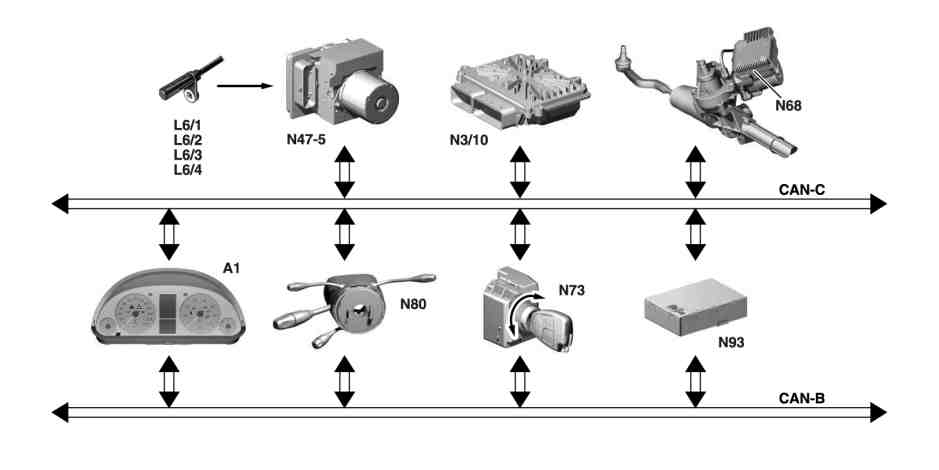

Servosterzo elettrico (ES), interconnessione dei componenti



P46.35-2004-09

A1 Strumento combinato

L6/1 Trasduttore n. di giri, lato anteriore sinistro

L6/2 Trasduttore n. di giri, lato anteriore destro

L6/3 Trasduttore regime posteriore sinistro

L6/4 Trasduttore regime posteriore destro

N73 Centralina di comando EZS

N80 Modulo del tubo del piantone sterzo

N93 Centralina di comando per gateway centrale

N3/10 Centralina di comando ME

N47-5 Centralina di comando ESP e BAS

N68 Centralina di comando servosterzo elettrico (ES)
