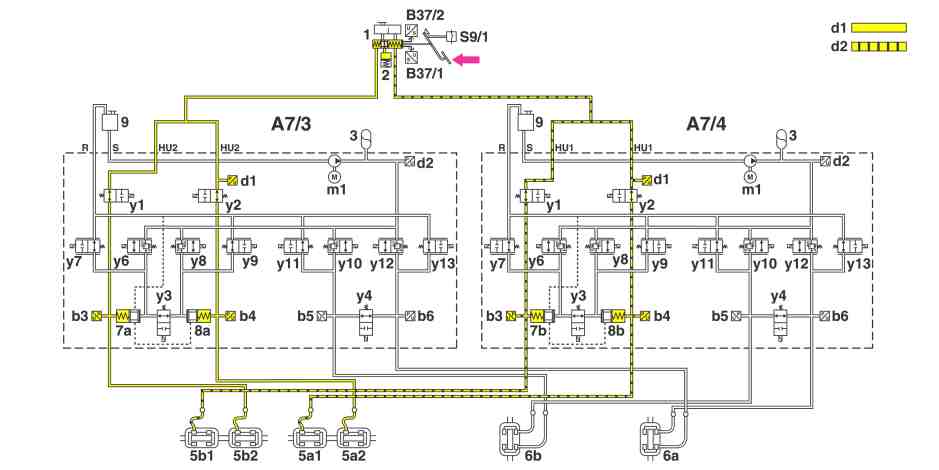

P42.46-2053-79
d1 Pressione frenante unità idraulica lato sinistro SBC ( A7/3)
d2 Pressione frenante unità idraulica lato destro SBC ( A7/4)
Se si presentano dei guasti nel sistema, vengono frenati idraulicamente entrambi i circuiti frenanti dell'assale anteriore mediante il pedale freno . Questo procedimento avviene senza supporto della forza frenante.
In caso di guasto nell'unità idraulica sinistra SBC (A7/3) e destra SBC (A7/4) la valvola di separazione anteriore sinistra (A7/3y1) e destra (A7/3y2) rimangono aperte.
Mediante il pedale freno viene creata la pressione nel cilindro maestro freni tandem dell'unità di azionamento (1). Successivamente il pacchetto molla nel simulatore pressione frenante (2) viene compresso. Successivamente la pressione continua a crearsi e viene condotta direttamente sulle pinze freno (5a1, 5a2, 5b1, 5b2) dei freni ruota anteriore. I pistoni di separazione (7a, 7b, 8a e 8b) impediscono che il liquido freni scorra indietro e permettono la creazione di pressione.
Documenti citati
- gf4246p1000mb Frenatura con SBC in condizioni normali, funzionamento
- gf4246p2000mb Funzioni supplementari di SBC, funzionamento
