Dispositivo centrale idraulico di disinnesto frizione sistema frizione automatica, struttura

Tipo gf · tema 25.20 · versione 0100 · 2003-03-13

Valido per: MOTORE 166.961 /991, 668.914 nel TIPO 414.700 con CODICE (GS5) AKB - comando automatico frizione

Collocazione

Gruppo funzionale 2 Telaio › 25 Frizione › 25.20 Comando frizione — Serie 166 (modelli 961, 991) · Serie 414 (modelli 700) · Serie 668 (modelli 914)

EinPAS 17 Organi della trasmissione/assale › 17.15 Frizione › 17.15.5 Azionamento della frizione — Serie 166 (modelli 961, 991) · Serie 414 (modelli 700) · Serie 668 (modelli 914)

GF25.20-L-5100-02VA

Dispositivo centrale idraulico di disinnesto frizione sistema frizione automatica, struttura

Tipo 414

Dispositivo centrale idraulico di disinnesto frizione sistema frizione automatica, struttura

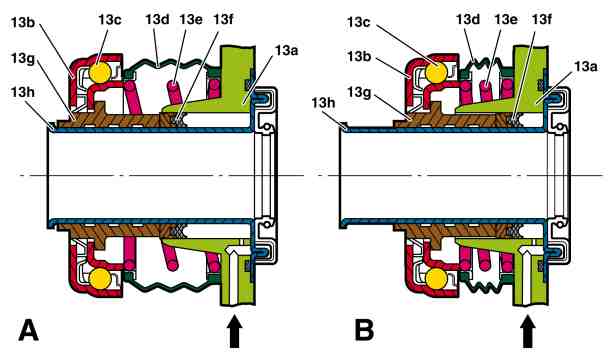

P25.20-0213-75

Struttura:

Il dispositivo centrale idraulico di disinnesto frizione (13) è costituito dai seguenti componenti:

Scatola (13a)

Anello di spinta (13b)

Sfere (13c)

Soffietto (13d)

Molla di precarica (13e)

Guarnizione (13f)

Pistone di spinta (13g)

Boccola (13h)

A Posizione pressione

B Posizione base
