Disposizione
Il sensore del tasso di particolato si trova nel tubo di scarico a valle del catalizzatore SCR. La centralina di comando sensore del tasso di particolato si trova nel sottoscocca.
Funzione
Il sensore del tasso di particolato rileva la concentrazione del particolato nei gas di scarico a valle del catalizzatore SCR e da questo ricava l'effetto filtrante del filtro antiparticolato per motori diesel. La centralina di comando sensore del tasso di particolato legge direttamente i segnali del sensore del tasso di particolato e li invia tramite il CAN dei sensori della trazione (CAN I) alla centralina di comando CDI (N3/9).
La centralina di comando sensore del tasso di particolato svolge le seguenti funzioni:
Lettura di sensori e segnali
Valutazione delle grandezze d'ingresso
Attivazione di componenti
Emissione di segnali
Lettura di sensori e segnali
Le grandezze in ingresso vengono letti tramite i seguenti collegamenti:
Cavo diretto
CAN sensore trasmissione
Cavo diretto
La centralina di comando sensore del tasso di particolato legge direttamente i segnali del sensore del tasso di particolato.
CAN sensore trasmissione
La centralina di comando sensore del tasso di particolato riceve, tra l'altro, le seguenti informazioni tramite il CAN dei sensori della trazione:
richiesta misurazione
stato funzionamento del motore
stato avviamento a freddo
Valutazione delle grandezze d'ingresso
Le grandezze di ingresso lette vengono valutate dal microprocessore integrato e i componenti interessati vengono attivati.
Attivazione di componenti
La centralina di comando sensore del tasso di particolato aziona direttamente il riscaldamento del sensore del tasso di particolato.
Emissione di segnali
La centralina di comando sensore del tasso di particolato invia, tra l'altro, i seguenti segnali tramite il CAN dei sensori della trazione:
stato sensore del tasso di particolato
segnale concentrazione del particolato nei gas di scarico
Il sensore del tasso di particolato è collegato solidamente tramite un cavo del segnale a 5 poli con la centralina di comando sensore del tasso di particolato. Nel sensore del tasso di particolato sono integrati un sensore di temperatura per il controllo della temperatura dei gas di scarico e un elemento termico.

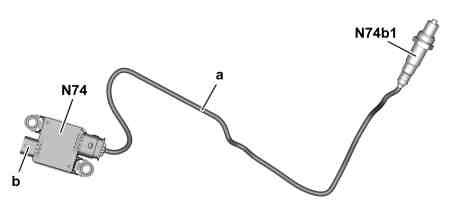

Carrozzeria |
N74 | Centralina di comando sensore del tasso di particolato |
N74b1 | Sensore del tasso di particolato |
a | Linea di segnalazione |
b | Collegamento elettrico |
P14.40-2644-10
Funzione
Il sensore del tasso di particolato è costituito da una sonda ZrO2. Dispone di un elemento termico integrato per la rigenerazione periodica della sonda e di elettrodi interdigitali per il rilevamento del tenore di particolato nei gas di scarico. Questa soluzione consente ai gas di scarico depurati dai residui carboniosi di generare una tensione tra gli elettrodi interdigitali. Determinante al fine di stabilire il tenore di particolato è il tempo di reazione fino al superamento di un valore di tensione definito.
