GF14.40-P-2010MCD | Filtro per il particolato diesel - descrizione | 18.2.09 |
MOTORE 660.9 nel TIPO 451.3 /4 con CODICE (474) Filtro per il particolato diesel (chiuso)

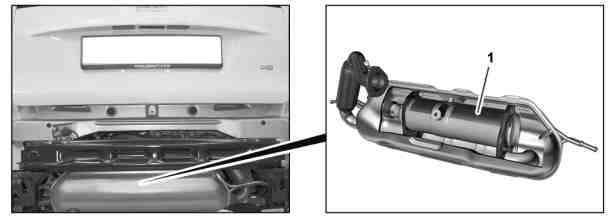

P14.40-2408-04
1 Filtro per il particolato diesel (DPF)
Disposizione
Il DPF costituisce insieme al catalizzatore ossidante un componente unico disposto nella parte di coda nel silenziatore terminale.
Funzione
Il DPF filtra, accumula e brucia il particolato che si forma durante la procedura di combustione.
Struttura
Il DPF è costituito da un filtro ceramico a nido d'ape di carburo di silicio rivestito di platino. I canali del DPF sono aperti alternativamente sul lato anteriore e sul lato posteriore e sono divisi dalle pareti porose del filtro a nido d'ape.

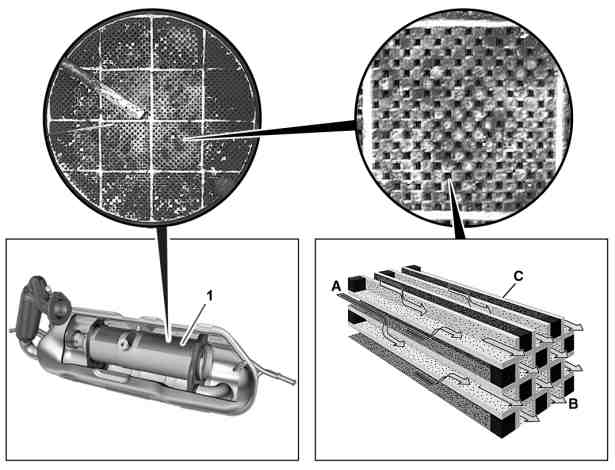

P14.40-2409-06
Funzionamento
1 Filtro per il particolato diesel (DPF)
A Gas di scarico non filtrati
B Gas di scarico filtrati
C Pareti del filtro
I gas di scarico non filtrati scorrono nei canali anteriori aperti del DPF e vengono filtrati dalle pareti porose del filtro ceramico a nido d'api verso i canali posteriori aperti.
Il particolato viene così trattenuto nel filtro del DPF e combusto durante la fase di rigenerazione.
