Attuatore valvola a farfalla - Descrizione dei componenti

Tipo gf · tema 14.20 · versione 0100 · 2009-02-24

Valido per: MOTORE 660.9 nel TIPO 451.3 /4 con CODICE (474) Filtro per il particolato diesel (chiuso)

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.20 Ricircolo gas di scarico — Serie 451 (modelli 3**, 4**) · Serie 660 (modelli 9**)

GF14.20-P-2012MCC

Attuatore valvola a farfalla - Descrizione dei componenti

18.2.09

MOTORE 660.9 nel TIPO 451.3 /4 con CODICE (474) Filtro per il particolato diesel (chiuso)

Attuatore valvola a farfalla - Descrizione dei componenti

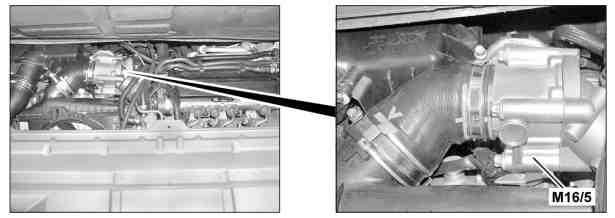

P14.20-2268-04

M16/5 Attuatore farfalla

Disposizione

L'attuatore della valvola a farfalla si trova nella camera di miscelazione.

Funzione

Durante il ricircolo dei gas di scarico (AGR), l'attuatore della valvola a farfalla regola (parzializza) la quantità d'aria fresca alimentata.

Funzionamento

L'attuatore della valvola a farfalla viene attivato dalla centralina di comando CDI (N3/9) con un segnale a modulazione dell'ampiezza degli impulsi (PWM) e regola (chiude) opportunamente la valvola a farfalla. Viene così ridotta (parzializzata) la quantità d'aria fresca alimentata al motore.

In assenza di corrente, la valvola a farfalla viene aperta dalla molla di richiamo integrata. Se l'attuatore della valvola a farfalla rileva un errore, il segnale PWM viene attivato periodicamente a massa. Il driver di uscita nella centralina di comando CDI è così in grado di rilevare il guasto.
