Attuatore farfalla - descrizione

Tipo gf · tema 14.20 · versione 0102 · 2008-03-17

Valido per: MOTORE 640.940 con CODICE (474) Filtro per il particolato fino a modello anno 8 MOTORE 640.941 con CODICE (474) Filtro per il particolato fino a modello anno 8 MOTORE 640.942 con CODICE (474) Filtro per il particolato fino a modello anno 8

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.20 Ricircolo gas di scarico

Valido anche per motori/cambi: 640 940, 640 941, 640 942

GF14.20-P-2012AK

Attuatore farfalla - descrizione

7.5.04

MOTORE 640.940
con CODICE (474) Filtro per il particolato
fino a modello anno 8

MOTORE 640.941
con CODICE (474) Filtro per il particolato
fino a modello anno 8

MOTORE 640.942
con CODICE (474) Filtro per il particolato
fino a modello anno 8

Attuatore farfalla - descrizione

P14.20-2179-11

Disposizione

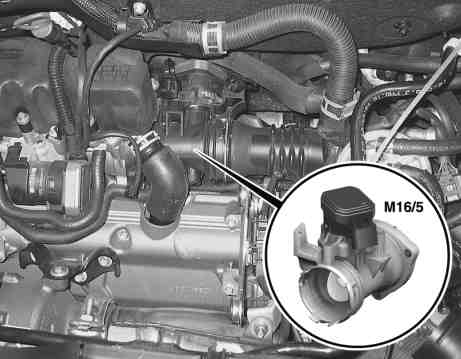

M16/5 Attuatore farfalla

L'attuatore farfalla è collocato a sinistra della scatola di miscelazione al di sopra della testata.

Funzione

L'attuatore farfalla regola (strozza) l'alimentazione di aria fresca durante il ricircolo gas di scarico.

Funzionamento

L'attuatore farfalla viene attivato dalla centralina di comando CDI (N3/9) attraverso un segnale PWM (segnale a regolazione dell'ampiezza di impulsi) e regola (strozza) la valvola a farfalla integrata.In questo modo si riduce l'aria fresca alimentata al motore.

Se non alimentata, la valvola a farfalla viene aperta da una molla integrata.

Se l'attuatore farfalla identifica un'anomalia, il segnale PWM viene commutato a massa a intervalli regolari. In questo modo l'eccitatore in uscita della centralina di comando CDI riconosce l'anomalia.
