GF14.20-P-2011AK | Convertitore di pressione ARF/valvola a farfalla - descrizione | 7.5.04 |
MOTORE 640.940
eccetto CODICE (474) Filtro per il particolato
fino a modello anno 8
MOTORE 640.941
eccetto CODICE (474) Filtro per il particolato
fino a modello anno 8
MOTORE 640.942
eccetto CODICE (474) Filtro per il particolato
fino a modello anno 8

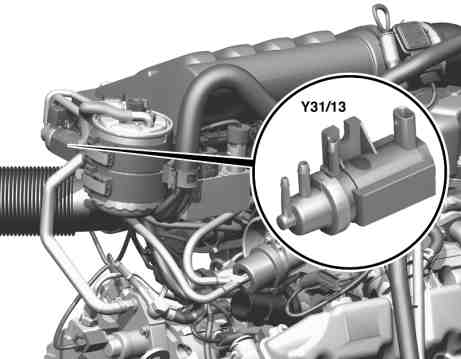

P14.20-2151-11
Y31/13 Convertitore di pressione ARF/valvola a farfalla
Il convertitore di pressione ARF/valvola a farfalla è collocato nella parte anteriore sinistra della scatola del filtro dell'aria.
Funzione
Il convertitore di pressione ARF/valvola a farfalla attiva la capsula a depressione valvola a farfalla per l'esclusione del condotto di aspirazione e la capsula a depressione ARF per il ricircolo gas di scarico.
P09.40-2155-11
Configurazione
1 Depressione (dalla pompa di depressione)
2 Depressione/ventilazione capsula a depressione valvola a farfalla e capsula a depressione ARF
3 Ventilazione (atmosfera)
4 Collegamento elettrico
5 Elettromagnete
6 Valvola
Funzione
La regolazione della pressione di sovralimentazione è di tipo elettropneumatico e viene eseguita tramite il convertitore di pressione regolazione AR/farfalla. Questo viene alimentato con depressione dalla pompa di depressione. A seconda delle condizioni di funzionamento il convertitore di pressione viene attivato dalla centralina di comando CDI (N3/9) per eseguire il ricircolo dei gas di scarico e lo strozzamento dell'aria aspirata. A tal fine il convertitore di pressione alimenta la depressione alla capsula a depressione ARF e alla capsula a depressione della farfalla.
La capsula a depressione ARF apre la valvola ARF mentre la capsula a depressione valvola a farfalla chiude la valvola a farfalla. In funzione della depressione viene definita la quantità di gas di scarico in ricircolo e viene inibita l'immissione aria fresca.
Se non alimentata, la capsula a depressione regolazione farfalla e la capsula a depressione ARF vengono nuovamente ventilate tramite il convertitore di pressione.
