Disposizione delle giunzioni per cavi e dei connettori a spina elettrici - base
del sedile conducente
Tipo gf · tema 00.19 · versione 0101 · 2018-07-13
Valido per: Tipo 906.1/2/6/7 a partire da 01/07/13 tranne codice ZL3 (Versione nazionale per l'America Latina)
Collocazione
Gruppo funzionale 0 In generale › 00 Veicolo in generale › 00.19 Impianto elettrico veicolo, collegamento in rete globale — Serie 906 (modelli 1**, 2**, 6**, 7**)
EinPAS 25 Rete di bordo/rete/multifunzione › 25.25 Fascio di cavi principale › 25.25.22 Fascio di cavi dell'abitacolo — Serie 906 (modelli 1**, 2**, 6**, 7**)
GF00.19-D-1004-17AA
Disposizione delle giunzioni per cavi e dei connettori a spina elettrici - base del sedile conducente
Tipo
906.1/2/6/7 a partire da 01/07/13
tranne codice ZL3 (Versione nazionale per l'America Latina)
D54.18-1205-79
X58/25
Presa base del sedile, internamente a sinistra
D54.18-1206-79
X28/29
Connettore a spina elettrico detonatore airbag laterale testa-torace conducente
X55/32
Connettore a spina elettrico interruttore fibbia della cintura conducente
X54/29
Connettore a spina elettrico riscaldamento del sedile conducente

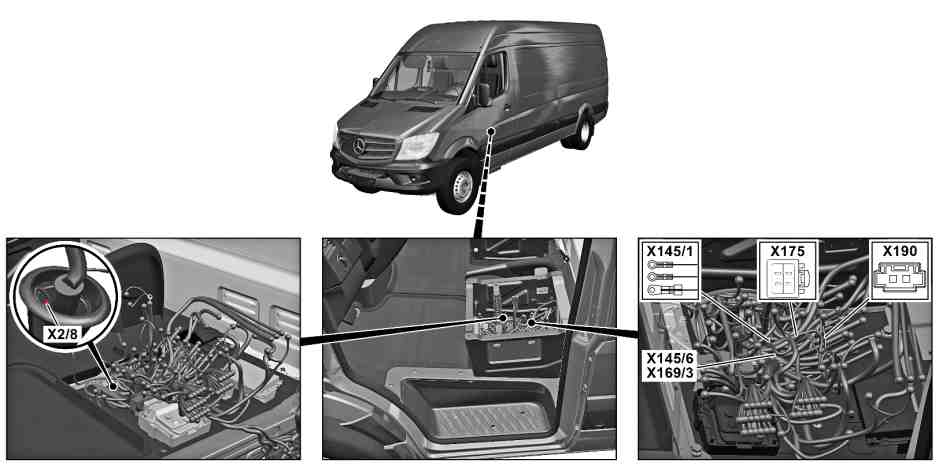

D54.18-1237-79
X2/8
Connettore a spina elettrico 2 tachigrafo
X169/3
Connettore a spina elettrico telecamera per la retromarcia allestitore 1
