Lavori di montaggio e di copertura in caso di verniciatura dei parafanghi anteriori

AR98.00-P-0205ME

Lavori di montaggio e di copertura in caso di verniciatura dei parafanghi anteriori

29.11.2018

Tipo

167

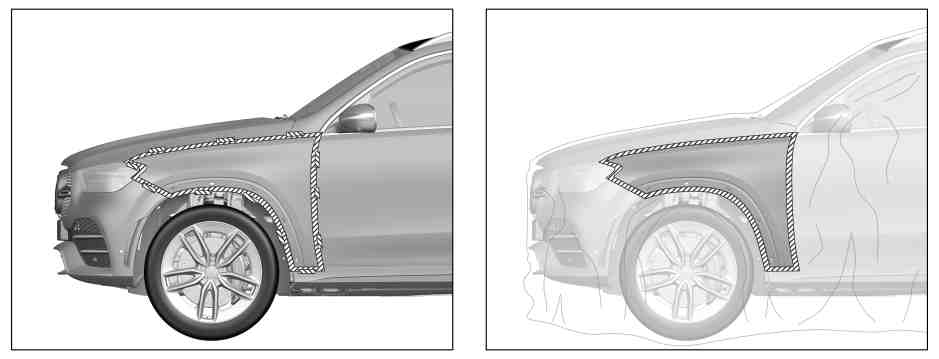

Illustrazione riferita al tipo 167.1 nel tipo di verniciatura 2/3 sul lato sinistro del veicolo

Avvertenza tecnica

Pulire i vetri di copertura luci in materiale sintetico

AH82.10-P-1002-01A

Avvertenza tecnica

Avvertenze per la verniciatura durante gli interventi di riparazione

AH98.00-P-9408-02A

Avvertenze generali per la copertura in fase di verniciatura

AH98.00-P-0200-01BK

Mascherare, coprire nel tipo di verniciatura 2 o 3

1.1

Staccare il paraurti anteriore.

Tipo di verniciatura 3, se il punto danneggiato non si trova nella zona del paraurti anteriore o tipo di verniciatura 2.

AR88.20-P-2000ME

1.2

Smontare il paraurti anteriore.

Tipo di verniciatura 3, se il punto danneggiato si trova nella zona del paraurti anteriore.

AR88.20-P-2000ME

2.1

Allentare il rivestimento del longherone.

Tipo di verniciatura 3, se il punto danneggiato non si trova nella zona del rivestimento del longherone o tipo di verniciatura 2.

AR88.80-P-6000ME

2.2

Smontare il rivestimento del longherone.

Tipo di verniciatura 3, se il punto danneggiato si trova nella zona del rivestimento del longherone.

AR88.80-P-6000ME

3

Smontare la copertura del passaruota lato anteriore.

 Cuneo longitudinale

*115589035900

4

Smontare il gruppo ottico anteriore.

Tipo di verniciatura 3, se il punto danneggiato si trova nella zona del gruppo ottico anteriore.

AR82.10-P-4733ME

5

Mascherare il parafango tutt'intorno.

 https://xentryportal.i.daimler.com
Rubrica "Guida alla verniciatura"

6

Mascherare con pellicola le zone del veicolo che non sono da verniciare.

 https://xentryportal.i.daimler.com
Rubrica "Guida alla verniciatura"
