Smontare, montare i motorini ventilazione sedile su schienale sedile anteriore

Tipo ar · tema 91.30 · versione 0100 · 2006-05-10

Valido per: TIPO 164, 251 con CODICE (401) Sedili comfort anteriori, compreso il riscaldamento e la ventilazione sedile

Collocazione

Gruppo funzionale 3 Carrozzeria › 91 Sedili, cuccette, sistemi di ritenuta › 91.30 Riscaldamento sedile, areazione sedile — Serie 164 · Serie 251

EinPAS 39 Riscaldamento/ventilazione/raffreddamento › 39.35 Riscaldamento del sedile/climatizzazione del sedile/riscaldamento dei braccioli › 39.35.36 Ventola — Serie 164 · Serie 251

AR91.30-P-1900GY

Smontare, montare i motorini ventilazione sedile su schienale sedile anteriore

2.5.06

TIPO 164, 251 con CODICE (401) Sedili comfort anteriori, compreso il riscaldamento e la ventilazione sedile

Smontare, montare i motorini ventilazione sedile su schienale sedile anteriore

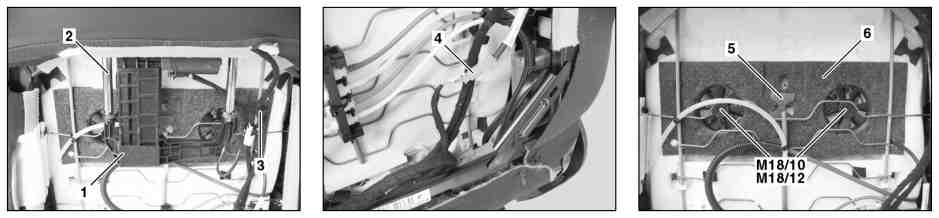

P91.30-2265-07

1 Motorino poggiatesta

2 Poggiatesta

3 Clip

4 Connettore a spina elettrico

5 Fermaglio

6 Telaio di sostegno

M18/10 Gruppo motorini per la ventilazione dello schienale anteriore sinistro

M18/11 Gruppo motorini per la ventilazione dello schienale anteriore destro

Smontaggio, montaggio

1

Smontare il poggiatesta (2) sul sedile anteriore

Tipo 164: poggiatesta a regolazione elettrica.

AR91.16-P-0040GZ

Tipo 164: poggiatesta a regolazione meccanica.

AR91.16-P-0040GZA

Tipi 251.

AR91.16-P-0040RT

2

Smontare il motorino poggiatesta (1) del sedile anteriore

Tipo 164.

AR91.29-P-1432GZ

Tipi 251.

AR91.29-P-1432RT

3

Disimpegnare il fermaglio (3)

4

Scollegare il connettore a spina elettrico (4)

5

Disimpegnare il fermaglio di ritegno (5)

6

Smontare con cautela il telaio di supporto (6) con gruppo motorino di ventilazione schienale sedile lato anteriore sinistro (M18/10) e gruppo motorino di ventilazione schienale sedile lato anteriore destro (M18/11)

7

Montaggio in successione inversa
