Smontare, montare le guide del poggiatesta del divano posteriore

AR91.16-D-0002TS

Smontare, montare le guide del poggiatesta del divano posteriore

28.11.2018

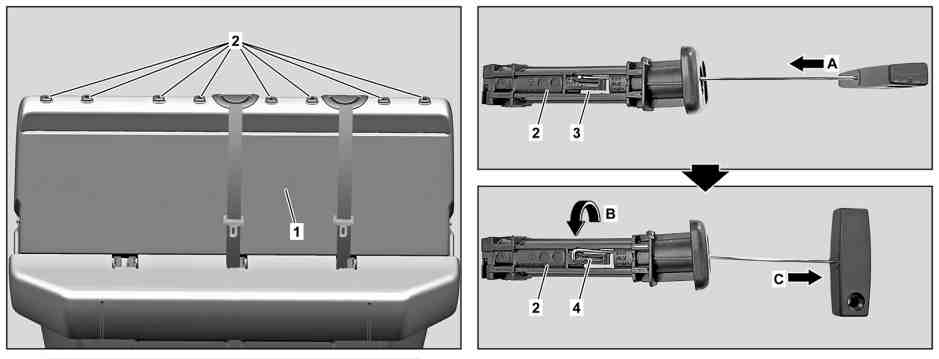

Tipo

907.2

1

Divano posteriore

3

Scanalatura

2

Guide poggiatesta

4

Gancio d'arresto

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare il relativo poggiatesta sul divano posteriore (1).

AR91.16-D-0001TS

2

Smontare le guide dei poggiatesta (2).


Prestare attenzione alla posizione di montaggio delle guide del poggiatesta (2).
Altrimenti il corretto bloccaggio delle guide del poggiatesta (2) non è garantito.

 Smontaggio: A tal fine i ganci d'arresto (4) devono rimanere sbloccati.

 Montaggio: Le guide del poggiatesta (2) devono bloccarsi correttamente.

 A tal fine introdurre in ogni guida del poggiatesta (2) un gancio estrattore  A nella scanalatura (3) (freccia A), sbloccare i relativi ganci d'arresto (4) (frecce B, C) e smontare le guide del poggiatesta (2) verso l'alto.

 Gancio estrattore

*140589023300

Se le guide dei poggiatesta (2) non si bloccano correttamente,



Correggere la posizione di montaggio o il bloccaggio delle guide del poggiatesta (2).

3

Montaggio in successione inversa.
