Smontare, montare il bracciolo sullo schienale sedile posteriore
Tipo ar · tema 91.12 · versione 0103 · 2019-10-02
Valido per: Tipo 217 Tipo 222.0/1 tranne codice 223 (Regolazione schienale sedile posteriore e poggiatesta elettrica) tranne codice 224 (Design sedili singoli posteriori)
Collocazione
Gruppo funzionale 3 Carrozzeria › 91 Sedili, cuccette, sistemi di ritenuta › 91.12 Sedili posteriori — Serie 217 · Serie 222 (modelli 0**, 1**)
EinPAS 37 Equipaggiamento interno › 37.27 Sedile posteriore › 37.27.44 Bracciolo — Serie 217 · Serie 222 (modelli 0**, 1**)
EinPAS 37 Equipaggiamento interno › 37.28 Sedile passeggero › 37.28.43 Bracciolo — Serie 217 · Serie 222 (modelli 0**, 1**)
AR91.12-P-1745LF
| Smontare, montare il bracciolo sullo schienale sedile posteriore
| 02.10.2019
|
Tipo
| 217
|
Tipo
| 222.0/1
|
|
| tranne codice 223 (Regolazione schienale sedile posteriore e poggiatesta elettrica)
|
|
| tranne codice 224 (Design sedili singoli posteriori)
|

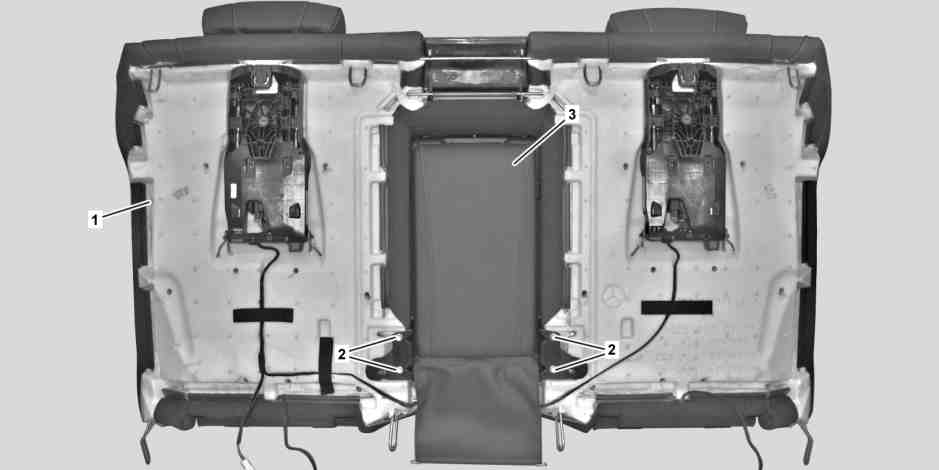

Illustrazione riferita al TIPO 222
|
1
| Schienale
|
| 2
| Viti
|
| 3
| Bracciolo
|
| Smontare, montare
|
|
|
1
| Smontare lo schienale (1)
|
| AR91.12-P-1620LF
|
2
| Svitare le viti (2)
|
|
|
3
| Togliere il bracciolo (3).
|
|
|
4
| Montaggio in successione inversa
|
|
|
