ar9112p1730sr
Tipo ar · tema 91.12 · versione 0100 · 2014-10-10
Valido per: TIPO 453.0
Gruppo funzionale 3 Carrozzeria › 91 Sedili, cuccette, sistemi di ritenuta › 91.12 Sedili posteriori — Serie 453 (modelli 0**)
EinPAS 37 Equipaggiamento interno › 37.27 Sedile posteriore › 37.27.42 Schienale/poggiatesta — Serie 453 (modelli 0**)
AR91.12-P-1730SR

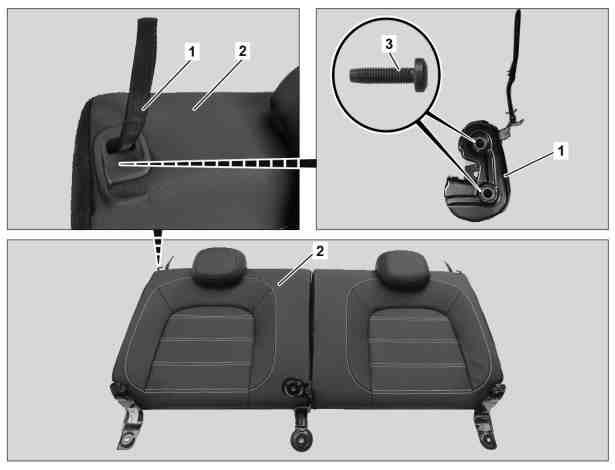

Smontare, montare il dispositivo di bloccaggio schienale posteriore ribaltabile
25.09.2014
TIPO
453.0
1
Sistema di bloccaggio
2
Foderina dello schienale lato posteriore
3
Viti
P91.12-3789-06
Smontare, montare
Smontare la foderina dello schienale lato posteriore (2)
AR91.18-P-1871SR
Svitare le viti (3) ed estrarre il bloccaggio (1)
Vite serratura schienale sullo schienale
*BA91.12-P-1009-03K
Montaggio in successione inversa
Sedili posteriori
Numero
Denominazione
TIPO 453.0
BA91.12-P-1009-03K
Vite serratura schienale sullo schienale
M8
Nm
30
