Smontare, montare lo schienale posteriore

Tipo ar · tema 91.12 · versione 0103 · 2016-02-01

Valido per: Tipo 205.0/1 tranne codice 287 (Schienali dei sedili posteriori ribaltabili) Tipo 213.0 tranne codice 287 (Schienali dei sedili posteriori ribaltabili)

Collocazione

Gruppo funzionale 3 Carrozzeria › 91 Sedili, cuccette, sistemi di ritenuta › 91.12 Sedili posteriori — Serie 205 (modelli 0**, 1**) · Serie 213 (modelli 0**)

EinPAS 37 Equipaggiamento interno › 37.27 Sedile posteriore › 37.27.42 Schienale/poggiatesta — Serie 205 (modelli 0**, 1**) · Serie 213 (modelli 0**)

AR91.12-P-1620LW

Smontare, montare lo schienale posteriore

29.01.2016

Tipo

205.0/1

tranne codice 287 (Schienali dei sedili posteriori ribaltabili)

Tipo

213.0

tranne codice 287 (Schienali dei sedili posteriori ribaltabili)

Smontare, montare lo schienale posteriore

P91.12-3736-09

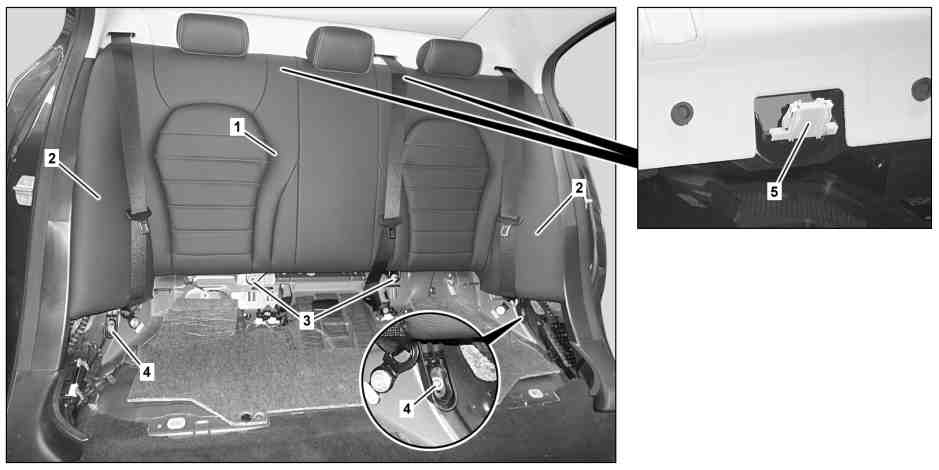

Illustrazione riferita al TIPO 205.0 tranne CODICE 287 (Schienali sedili posteriori ribaltabili)

1

Schienale

3

Dadi

5

Gancio

2

Imbottitura laterale dello schienale

4

Vite

Smontare, montare

1

Spostare completamente in basso il poggiatesta

2

Smontare il cuscino sedile nel vano posteriore


Tipo 205.0/1
con codice 248 (Sedile posteriore con seggiolino per bambini integrato)
tranne codice 287 (Schienali dei sedili posteriori ribaltabili)
Tipo 205.0
con codice P10 (Pacchetto Taxi Germania)
tranne codice 287 (Schienali dei sedili posteriori ribaltabili)
Tipo 213.0
con codice 248 (Sedile posteriore con seggiolino per bambini integrato)
tranne codice 287 (Schienali dei sedili posteriori ribaltabili)

AR91.12-P-1020LWA

Tipo 205.0/1
tranne codice 248 (Sedile posteriore con seggiolino per bambini integrato)
tranne codice 287 (Schienali dei sedili posteriori ribaltabili)
tranne codice P10 (Pacchetto Taxi Germania)
Tipo 213.0
tranne codice 248 (Sedile posteriore con seggiolino per bambini integrato)
tranne codice 287 (Schienali dei sedili posteriori ribaltabili)

AR91.12-P-1020LW

3

Svitare le viti (4)

4

Svitare i dadi (3)

Tipo 205.0/1
tranne codice 287 (Schienali dei sedili posteriori ribaltabili)
Tipo 213.0
tranne codice 287 (Schienali dei sedili posteriori ribaltabili)Dado/vite schienale in basso sulla carrozzeria

*BA91.12-P-1001-03M

5

Premere all'indietro le imbottiture laterali dello schienale (2) e sganciarle verso l'interno

6

Rimuovere lo schienale (1) dai ganci (5) verso l'alto

Montaggio: Prestare attenzione alla corretta collocazione dello schienale (1) nei ganci (5).

7

Far passare la cintura di sicurezza destra e sinistra dietro lo schienale (1).

8

Estrarre la cintura addominale e togliere lo schienale (1)


Estrarre con cautela lo schienale (1) dal veicolo.
Altrimenti si rischia di danneggiare i componenti del veicolo.

E' necessario un aiutante.

9

Montaggio in successione inversa

Sedili posteriori

Numero

Denominazione

Tipo 205.0

Tipo 205.1

BA91.12-P-1001-03M

Dado/vite schienale in basso sulla carrozzeria

Nm

40

40

Sedili posteriori

Numero

Denominazione

Tipo 213.0

BA91.12-P-1001-03M

Dado/vite schienale in basso sulla carrozzeria

Nm

40
