ar9110d1010ad
Smontare, montare il sedile del conducente
Tipo ar · tema 91.10 · versione 0100 · 2012-06-04
Valido per: TIPO 667, 668, 670
Collocazione
Gruppo funzionale 3 Carrozzeria › 91 Sedili, cuccette, sistemi di ritenuta › 91.10 Sedili anteriori — Serie 667 · Serie 668 · Serie 670
EinPAS 37 Equipaggiamento interno › 37.26 Sedile anteriore › 37.26.30 Sedile anteriore completo — Serie 667 · Serie 668 · Serie 670
AR91.10-D-1010AD
| Smontare, montare il sedile del conducente
| 10.5.12
|

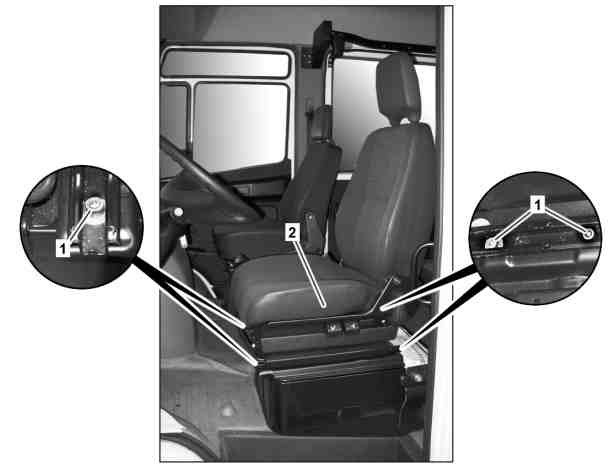

TIPO 667, 668, 670
1 Viti
2 Sedile del conducente
| Smontaggio, montaggio
|
|
|
| Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo
|
| AH68.00-N-0001-01S
|
1
| Spingere completamente indietro il sedile conducente (2)
|
|
|
2
| Svitare le viti anteriori (1)
|
| *BA91.10-N-1004-01D
|
3
| Spostare completamente in avanti il sedile del conducente (2)
|
|
|
4
| Svitare le viti posteriori (1)
|
| *BA91.10-N-1004-01D
|
5
| Estrarre il sedile del conducente (2) dal veicolo
|
|
|
6
| Montaggio in successione inversa
|
|
|
Numero
| Denominazione
| Tipo 667, 668, 670
|
|
|
|
|
|
|
|
|
|
|
BA91.10-N-1004-01D
| Vite sedile del conducente su base del sedile
| Nm
| 37
|
Documenti citati
- ah6800n000101s Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo
