Smontare, montare la cartuccia sistema di inertizzazione

AR86.10-P-0106W

Smontare, montare la cartuccia sistema di inertizzazione

25.04.2018

Tipo

172

con codice 2U8 (Fluido refrigerante alternativo)

1

Cartuccia gas

3

Tubazione inertizzazione vano motore

6

Connettore a spina elettrico

2

Clip

5

Dadi

 Avviso

Pericolo di lesioni durante gli interventi di controllo e di regolazione correlati a componenti pirotecnici

Non esporre i componenti pirotecnici a temperature superiori a 100 °C / 212 °F. In caso di lavori su questi componenti, interrompere l'alimentazione di corrente.

AS91.00-Z-0008-01A

 Attenzione

Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.

Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione.
Sbavare le lamiere di riparazione.

AS00.00-Z-0017-01A

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

Avvertenze, valutazioni e prescrizioni di legge relative all'esecuzione di lavori su componenti pirotecnici e al trattamento e alla conservazione di componenti pirotecnici

AH91.00-Z-0000-10A

 

Smontare, montare

1

Scollegare il cavo di massa

AR54.10-P-0003W

2

Smontare la ruota anteriore destra



AP40.10-P-4050V

3

Staccare la parte posteriore del parafango interno lato anteriore destro

4

Tirare in avanti il parafango interno fino a rendere accessibili le parti dell' inertizzazione

5

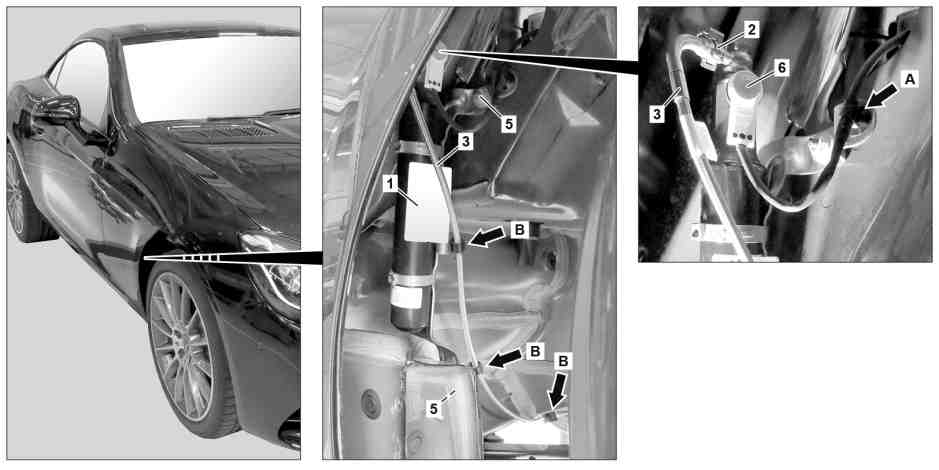

Sbloccare e staccare il connettore a spina elettrico (6) della cartuccia del gas (1) e sganciare il cavo elettrico dal supporto (freccia A)

6

Staccare la clip (2) della tubazione inertizzazione vano motore (3) dalla cartuccia del gas (1)

7

Liberare la tubazione inertizzazione vano motore (3) dai supporti (frecce B)

8

Svitare i dadi (5)

 Tipo 172 con motore 274
con codice 2U8 (Fluido refrigerante alternativo)
Tipo 172 con motore 276
con codice 2U8 (Fluido refrigerante alternativo)Dado serbatoio di pressione sulla carrozzeria

*BA86.10-P-1001-03C

9

Togliere la cartuccia del gas (1) con il supporto

10

Montaggio in successione inversa

 Inertizzazione

Numero

Denominazione

Tipo 172 con motore 274

Tipo 172 con motore 276

BA86.10-P-1001-03C

Dado serbatoio di pressione sulla carrozzeria

M6

Nm

8

8
