Scomporre, assemblare il gruppo ventilatore supplementare

Tipo ar · tema 83.30 · versione 0107 · 2011-07-11

Valido per: TIPO 900 con CODICE (HH9) Climatizzatore regolato (Tempmatik) TIPO 906 con MOTORE 271.951, 642.992 /993, 646.984 /985 /986 /989 /990, 651.955 /956 /957 con CODICE (HH9) Climatizzatore regolato, (Tempmatik)

Collocazione

Gruppo funzionale 3 Carrozzeria › 83 Climatizzazione › 83.30 Impianto di climatizzazione — Serie 646 (modelli 984, 985, 986, 989, 990) · Serie 651 (modelli 955, 956, 957) · Serie 900 · Serie 906

EinPAS 15 Motore › 15.25 Sistema di raffreddamento motore › 15.25.45 Ventola/giunto della ventola/azionamento della ventola — Serie 646 (modelli 984, 985, 986, 989, 990) · Serie 651 (modelli 955, 956, 957) · Serie 900 · Serie 906

Valido anche per motori/cambi: 271 951, 642 992, 642 993

AR83.30-D-5615SD

Scomporre, assemblare il gruppo ventilatore supplementare

28.6.11

TIPO 900 con CODICE (HH9) Climatizzatore regolato (Tempmatik)

TIPO 906 con MOTORE 271.951, 642.992 /993, 646.984 /985 /986 /989 /990, 651.955 /956 /957 con CODICE (HH9) Climatizzatore regolato, (Tempmatik)

Scomporre, assemblare il gruppo ventilatore supplementare

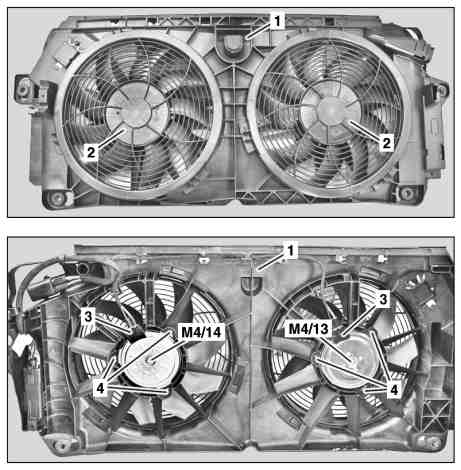

D83.30-1181-12

1 Gruppo ventilatore supplementare

2 Mascherina di protezione radiatore

3 Connettore a spina elettrico

4 Viti

M4/13 Ventilatore supplementare climatizzatore 1

M4/14 Ventilatore supplementare climatizzatore 2

Scomporre, ricomporre

1

Smontare il gruppo ventilatore supplementare (1)

AR83.30-D-5610SD

2

Premere l'elemento di bloccaggio, ruotare la mascherina di protezione radiatore (2) e rimuoverla

3

Staccare i collegamenti a spina elettrici (3)

4

Svitare le viti (4) ed estrarre il ventilatore supplementare del climatizzatore 1 (M4/13) ed il ventilatore supplementare del climatizzatore 2 (M4/14)

5

Assemblaggio in successione inversa

Documenti citati
